發佈日期 2021-01-06
回上一頁

FreeCAD 實務分享

  • 五步驟開工

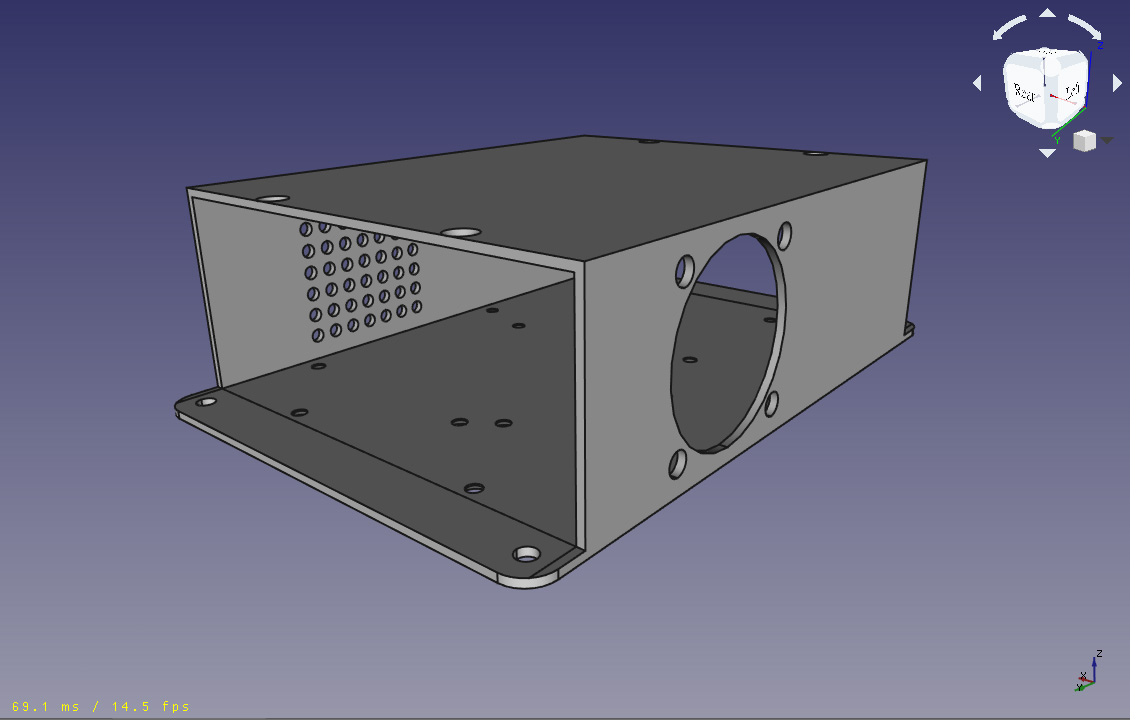

    1. 第一要開啟 Part Design 工作模式→建立實體→建立草圖(自動進入Sketch模式)→選擇繪圖平面→然後開始畫圖。
    它的畫圖邏輯很隨性卻又很嚴謹。隨性在於你可以先隨手把要畫的線拉出來,把圓放一放;嚴謹在於之後你開始設定這些線或圖的約束條件,此時這些線就會乖乖在它該在的地方,卻又隨時可調整。
    2. 第二產生實體後,進入 Path 模式,建立一個 Job, 然後開始設定材料、刀具的相關資料
    3. 第三選擇加工方式, 例如 contour, profile, pocket, .....

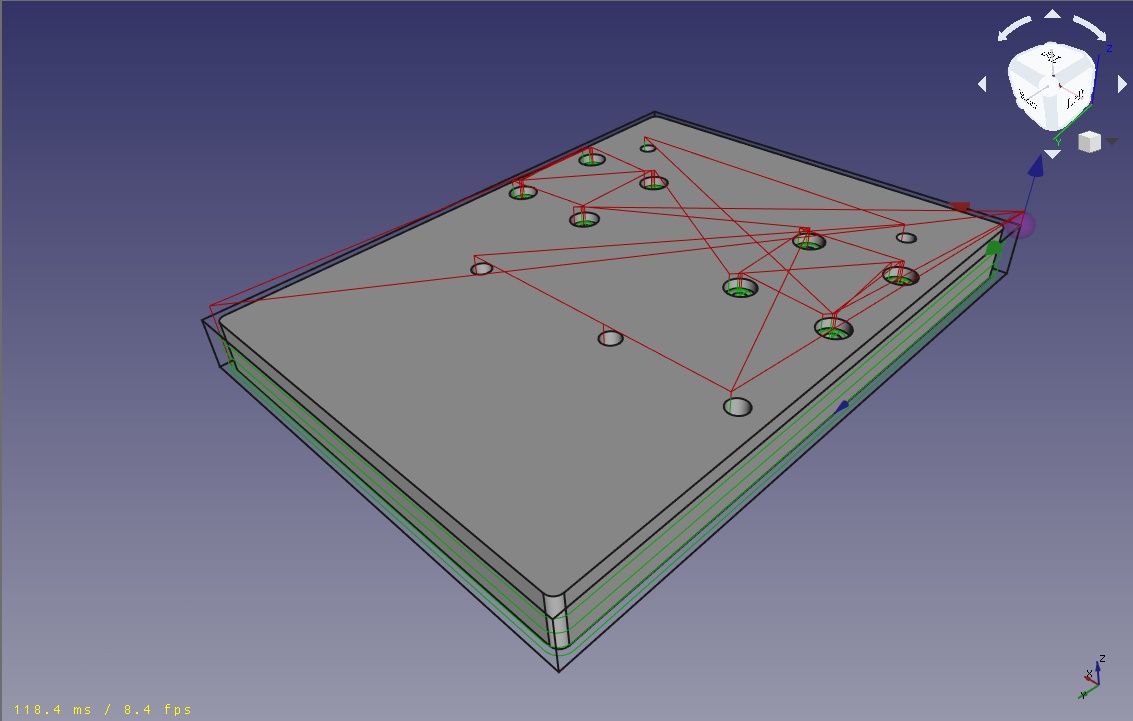

    4. 第四預覽刀路

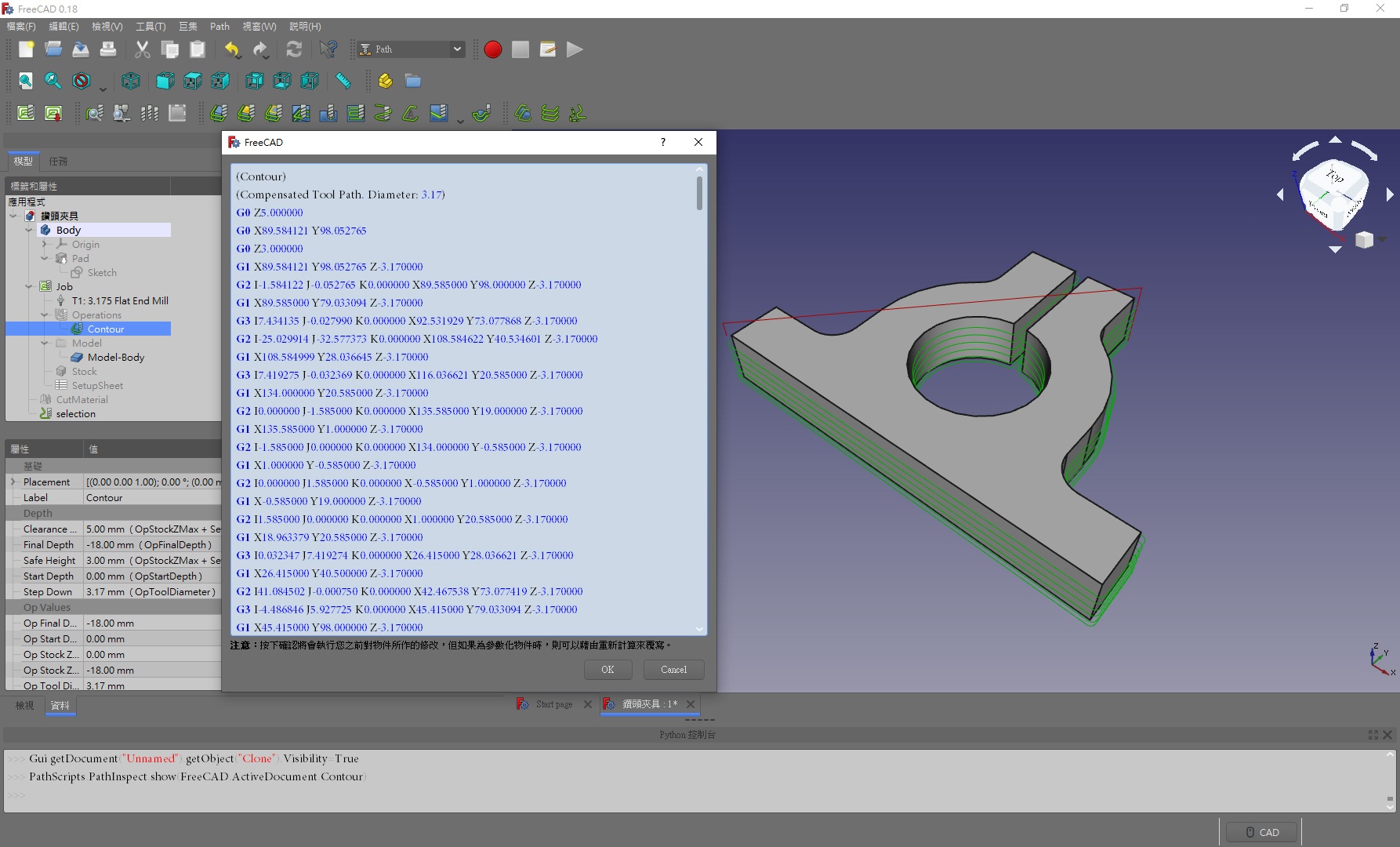

    5. 第五輸出 G code.

  • 如何高效轉移和學習

    FreeCAD 畢竟是開源軟體, 所以它的介面沒有那麼人性化, 但是它的程式架構是清楚嚴謹的, 所以我的使用過程中完全沒遇到當掉的狀態. 反之, FUSION 360 倒是常常會卡住. 因此, 要學習 FreeCAD 的關鍵是得先弄清楚你的目的, 然後有系統的學習.

    舉例來說, 我的目的就是拿它來畫一些小東西, 產生 Gcode 去跑 CNC, 3DP 或雷射, 那就是把這些目的會用到的介面弄熟, 操作流程弄順, 這樣就好了. 其他沒用到的, 先PASS.

    因此, 學習 FreeCAD 有一些重點.

    1. 了解它的功能介面和大綱, 它可以作很多應用, 例如建築、船舶、機器人,甚至點雲(已高潮), 但如果你沒有去點開它的不同工作模式時, 你會不知道它這麼神, 是所有 maker 一定要玩熟的.

    2. 再來是弄熟它的 UI, 它的 UI 有不同的操作模式, 但如果每個動作要切換來切換去的, 肯定會 E04 聲一堆. 所以快捷鍵要記一下, 如果真的懶, 至少 Ctrl + 滑鼠左右鍵要先熟.

    3. 再來是我覺得最難變更的部份, 畫圖觀念. 它是採參數式設計的作法, 所以草圖真的是隨便拉拉就好, 但是設定約束條件才是重點. 而這其實也不難, 因為有一些尺寸都是固定的, 例如馬達的標準孔位不會變, 但是馬達裝的位置會變, 所以在設定約束時要把設計的概念放進去, 這樣以後你隨時要改設計, 就是幾個參數改一改就好了. 而這個畫法的好處是, 每次畫完圖你就有超專業的2D圖了, 一目了然.

    4. 由簡而繁, 熟能生巧.
    接下來就是別貪心別偷懶著想一次把什麼大案子畫完. 在不熟的情況下, 寧可一項一項功能摸熟, 測試它的操作邏輯, 都OK了再畫大的. 這樣可以更快熟悉這套軟體的神妙之處, 而不會東卡西卡就誤會它了. 熟悉之後, 要畫什麼圖都超容易, 根本不用急.

  • 誠心推薦

    就目前花一二個星期磨合之後, 心得是越來越滿意 FreeCAD 的表現. 因為它雖然沒有其他軟體的花俏介面和視覺UI, 但是它的功能和邏輯是紮紮實實的, 而且也跟 maker 們該有的能力和觀念相呼應. 也就是如果 maker 真的想自己設計些什麼, 加工些什麼, 那麼你的確該知道一些東西, 而 FreeCAD 它就能由這些資訊把你的想法忠實呈現出來.
    所以, 未來將會以它來作為整個開發的基礎!!
    也希望可以看到大家的應用分享喔.

    快去下載吧~~~ https://www.freecadweb.org/

活動網址 https://www.freecadweb.org/
