[MAKER] 鑽孔定位小技巧

發佈日期 2021-01-20

平常沒事搞點東西時,常常要鑽孔去固定一些零組件,但是要怎麼精準的把這些孔位標定下來,狀況很多。這裡提供一個簡單的作法.....

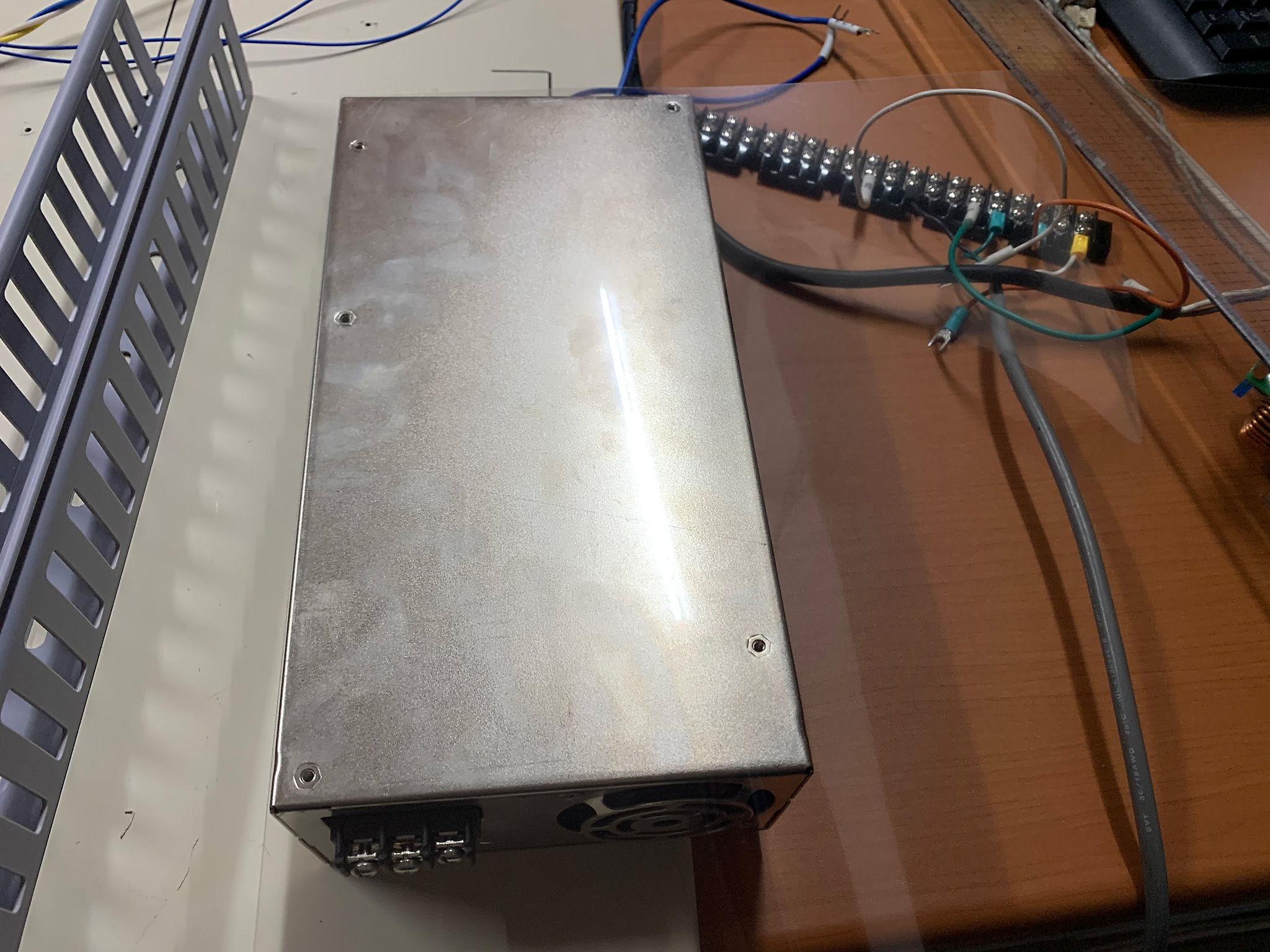

這次示範的例子是將工業電源鎖固在機箱裡,但因為孔位是在電源底部,要逐一量尺寸再轉繪到機箱鐵板上就頗麻煩。

這時,你會需要一張投影片(或類似的材料均可)將它的某邊對齊電源的一個角落。

這時,你會需要一張投影片(或類似的材料均可)將它的某邊對齊電源的一個角落。

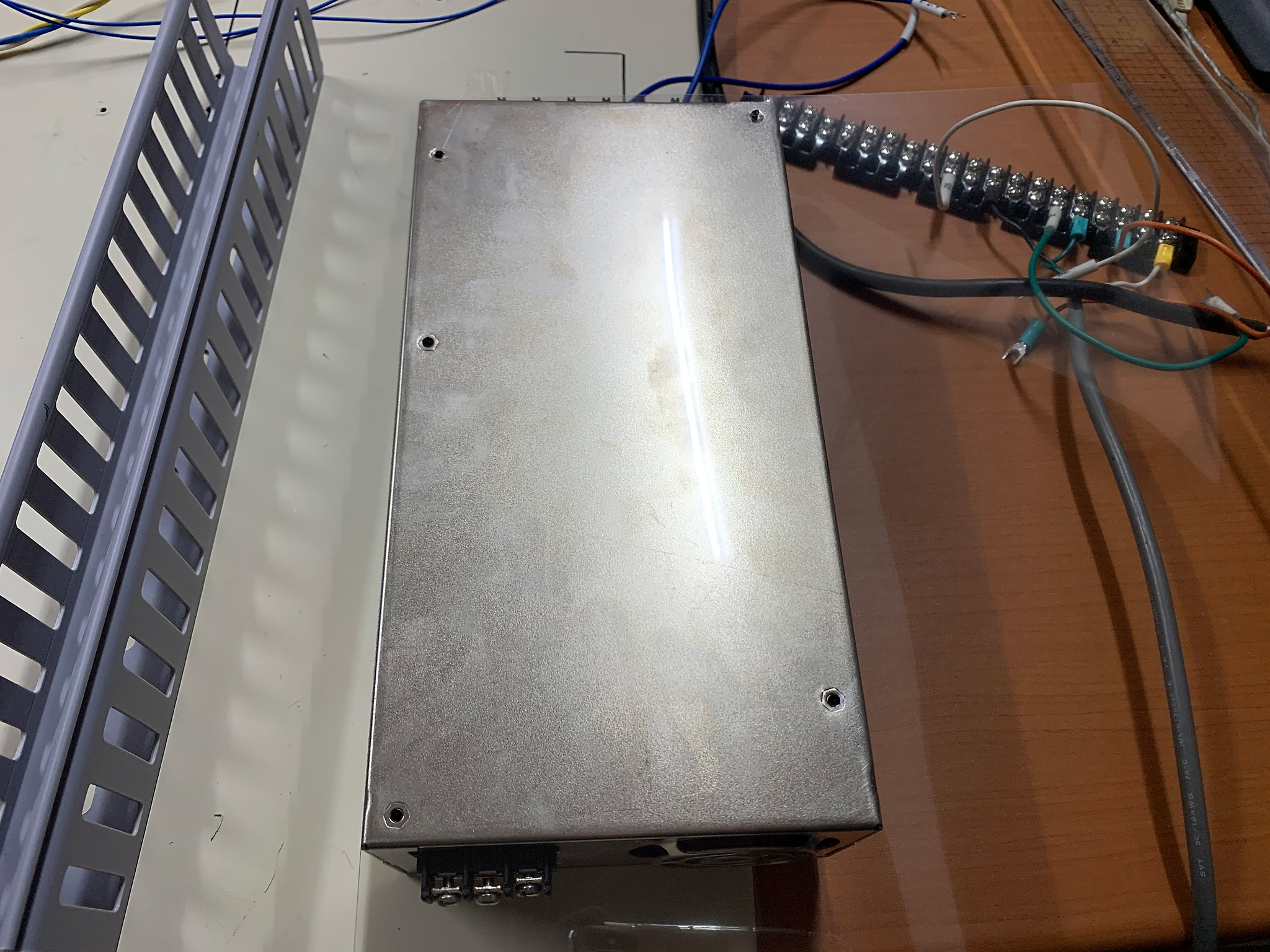

再拿簽字筆把那幾個孔位的地方塗黑。

再拿簽字筆把那幾個孔位的地方塗黑。

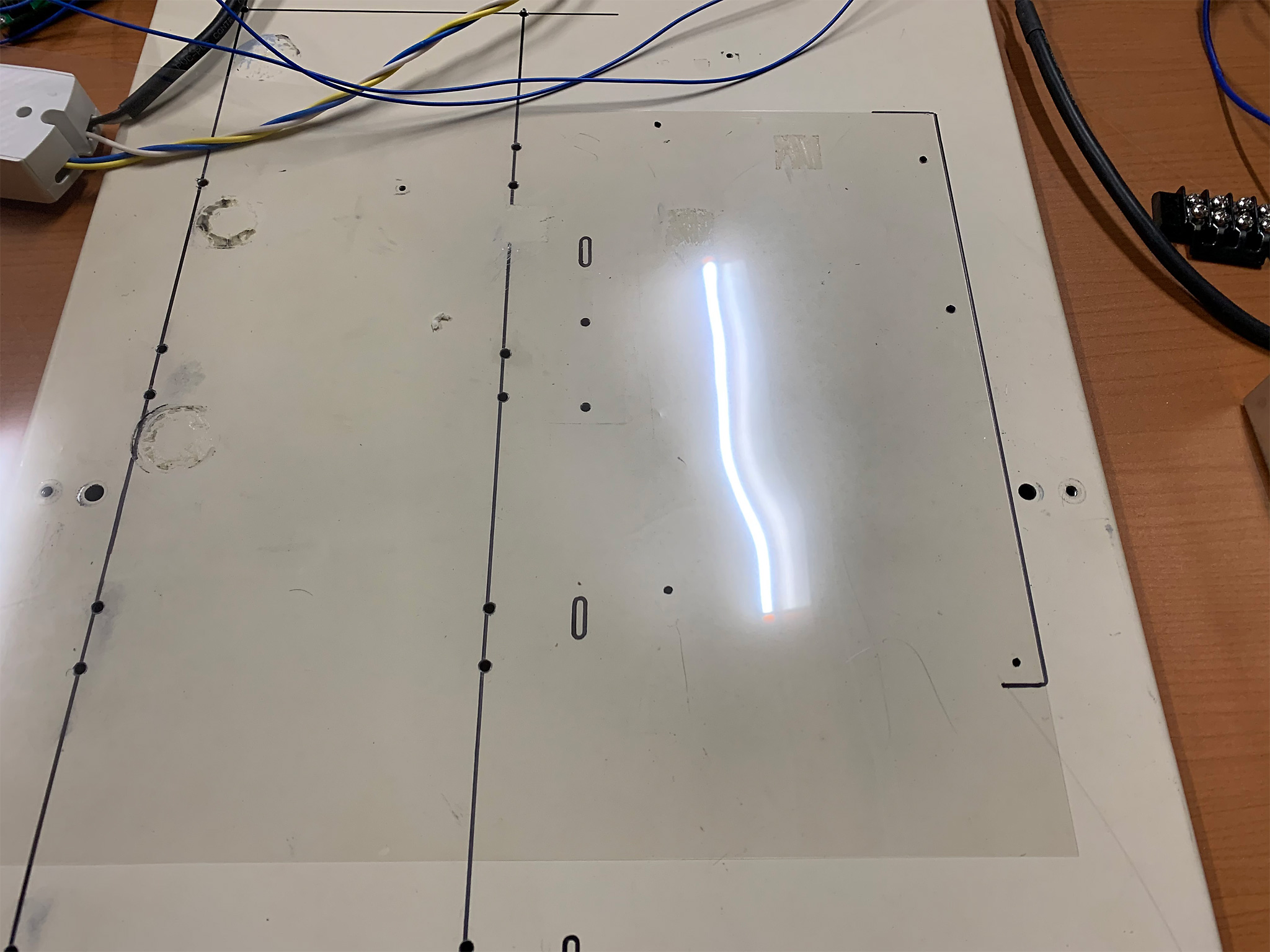

之後把投影片翻面(一定要翻對喔,水平或垂直鏡射),然後放到電板上。

之後把投影片翻面(一定要翻對喔,水平或垂直鏡射),然後放到電板上。

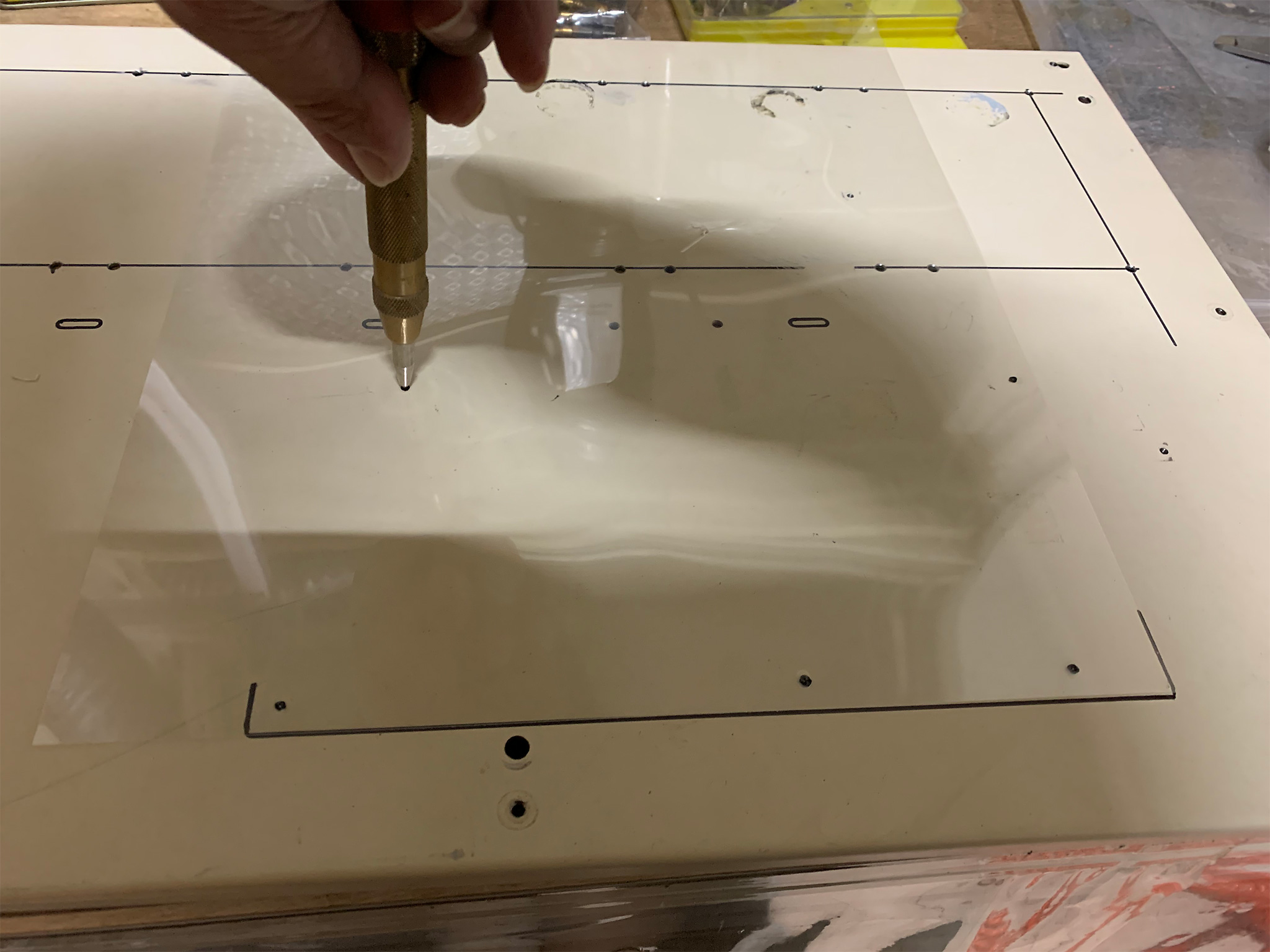

再用中心衝在塗黑的點上衝出中心點,然後鑽孔。

再用中心衝在塗黑的點上衝出中心點,然後鑽孔。

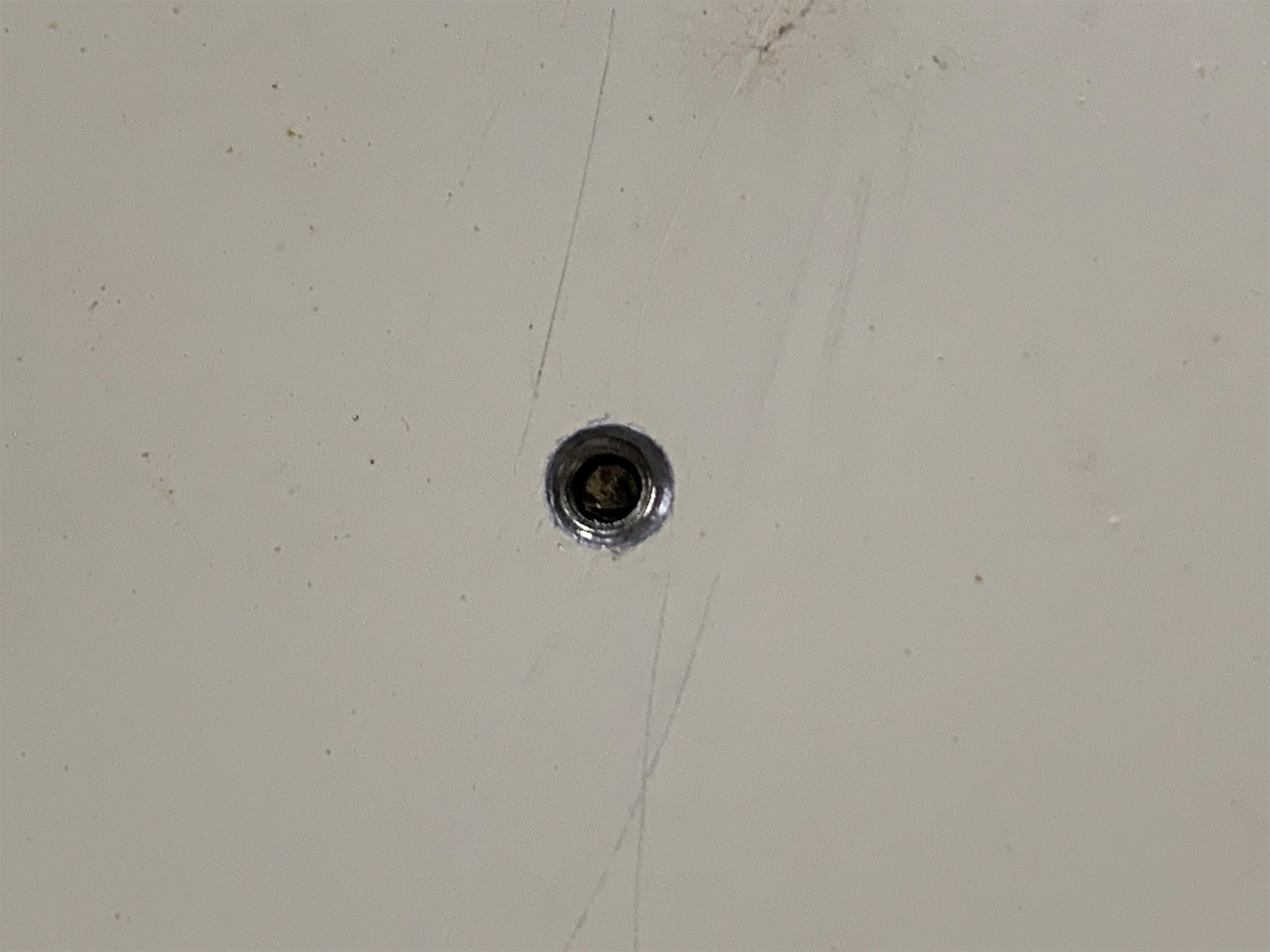

之後就可以得到準準準的孔位了。而投影片還可以留著下次使用~~

之後就可以得到準準準的孔位了。而投影片還可以留著下次使用~~
