[CNC]關於Mach 3出現 R less than Z in the xy plane 錯誤的原因

發佈日期 2021-01-12

在使用 Mach 3 進行 peck drill 時,介面上出現了 R less than Z in the xy plane 的錯誤訊息,然後就一直無法執行。

在翻查了各個介面和檢視相關設定後,發現根本的問題在於Z軸的相關設定上。

根據 Mach 3 的系統架構、設定邏輯和操作方式來看,有幾個地方的排列組合是要留意的:

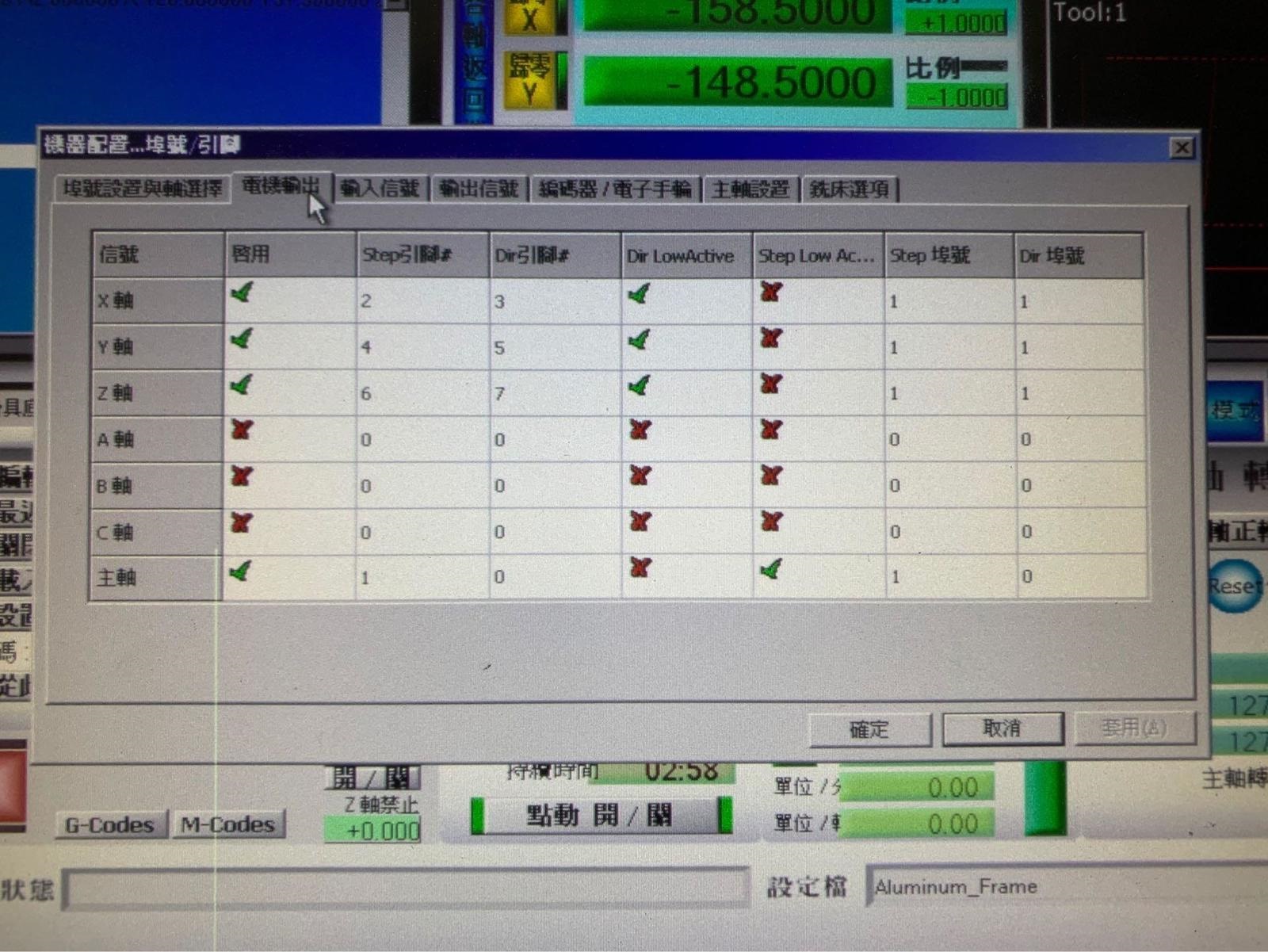

第一,你的Z軸電機的運作方向,如下圖的 Dir Low Active。

Mach 3 settings - Z axis Dir Low active

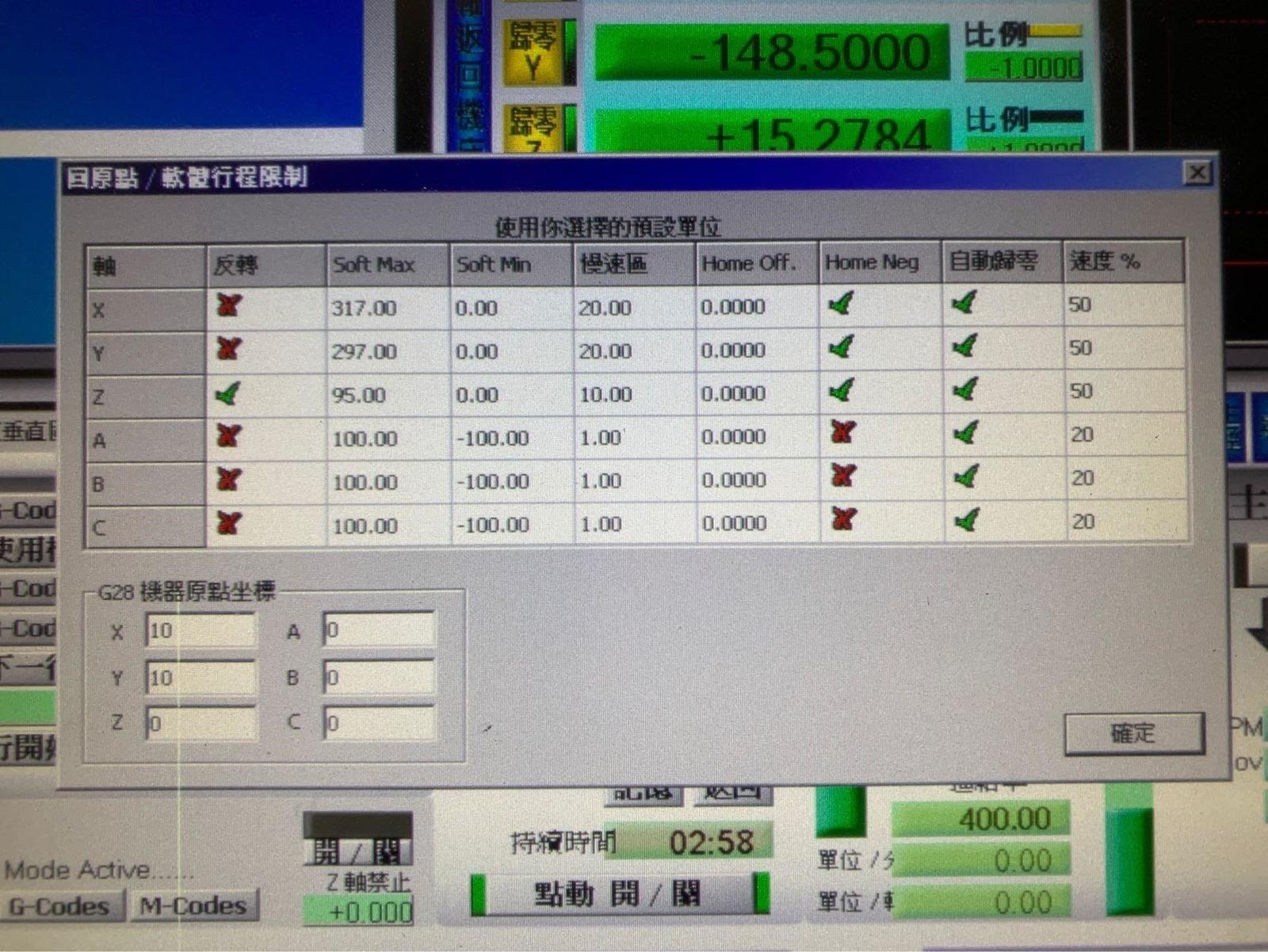

第二,你的回原點方向設置。

Mach 3 settings - Z axis home direction

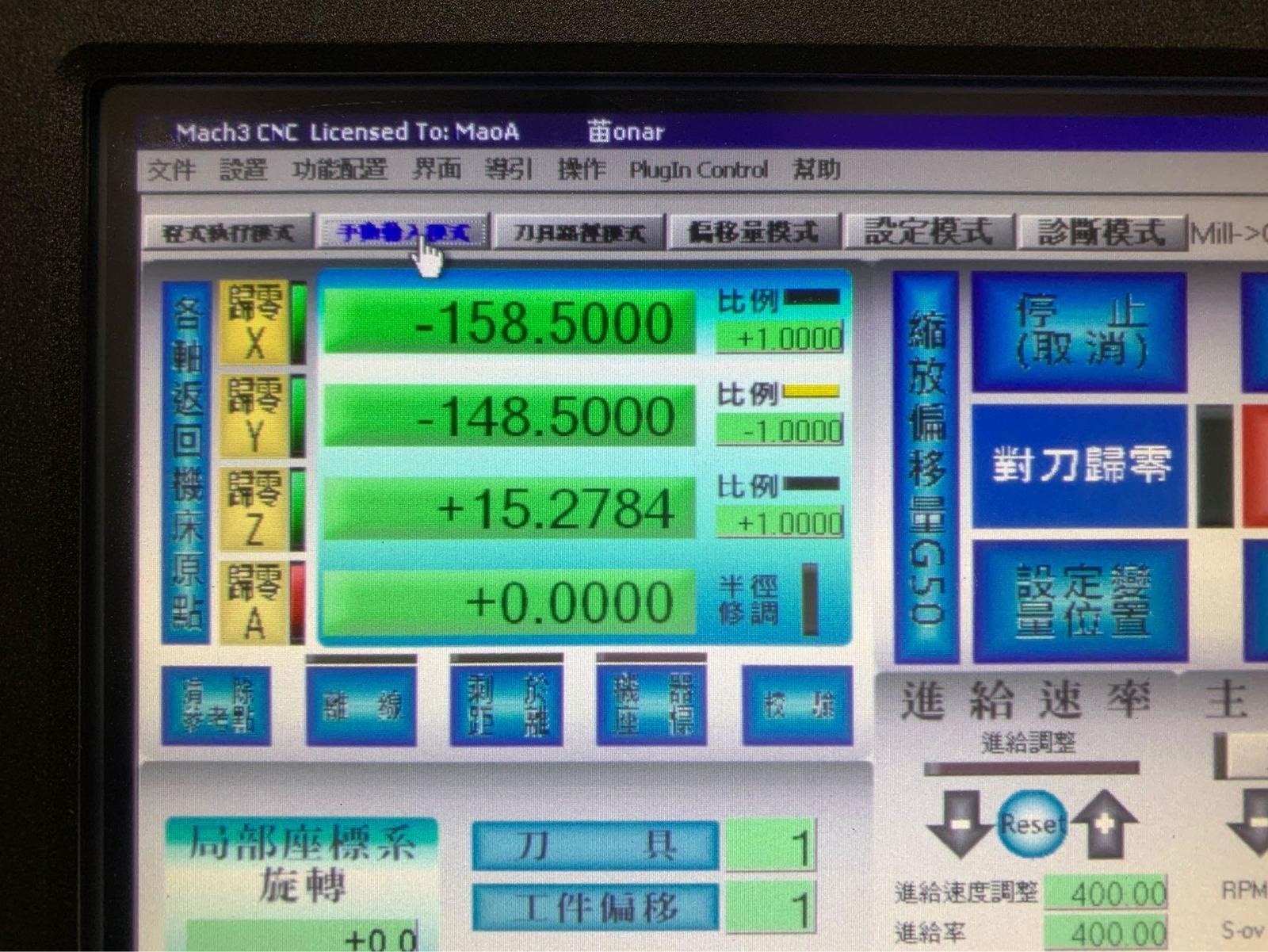

第三,Z軸的顯示比例。

Mach 3 settings - Z axis ratio

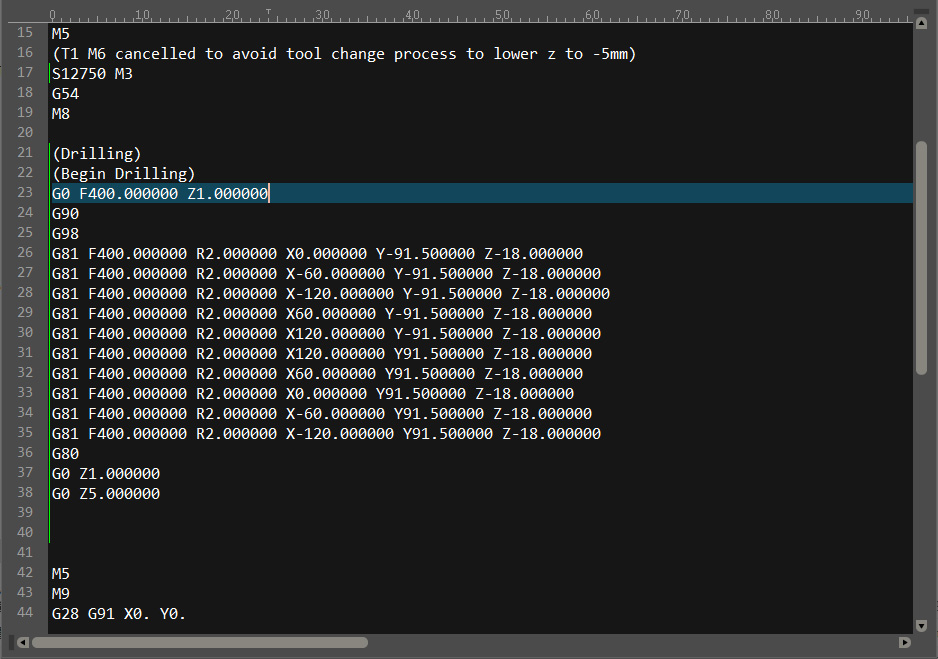

第四,產生的語法。

Mach 3 G code for drill process

在完成以上設定後,有一些原則要符合,包括:

  1. 當你以 Home 讓各軸回歸原點時,Z軸DRO的數值應該是正值漸增(上方為+Z)。
  2. 當你以對刀歸位功能測量物件零點高度時,測量方向應該是往下(Z越來越小,甚至為負)。
  3. 執行時,鑽頭抬起至 Z=1 (safe height),然後鑽到 Z=-18 後鑽頭回到 Z=2 的高度。(這個範例是 G81 的一般鑽法)
  4. 若是 peck drill 則語法應類似 G83 F400 Q-4.0 R2.0 X0 Y-91.5 Z-18.0 此時鑽頭將會以每次鑽深 4mm 之後退回 Z=2 再鑽深 4mm 之後退回,一直鑽到深度為 -18 為止。
