[DIY] 自製兩用電動攻牙機及電鑽

發佈日期 2021-06-07

平常作一些東西難免得會需要鑽鑽孔甚至攻牙來鎖螺絲,鑽孔的問題不是很大,頂多就是鑽得正不正。但是攻牙的話問題就很多,螺絲孔鑽好之後,挑選適合的攻絲,再來就是要用扳手開始攻。但這就是麻煩的開始,因為攻絲必須維持垂直的狀態邊往下扭轉,通常在還沒有攻進去之前,它是很容易歪掉的。而歪的角度越大時,很可能後面就斷了。

因此,一直以來就很想弄個東西來處理攻牙。但是淘寶上買的攻牙機雖然方便,但是體積不小,而且平常用的都是小東西,用這種專業機似乎太誇張了。

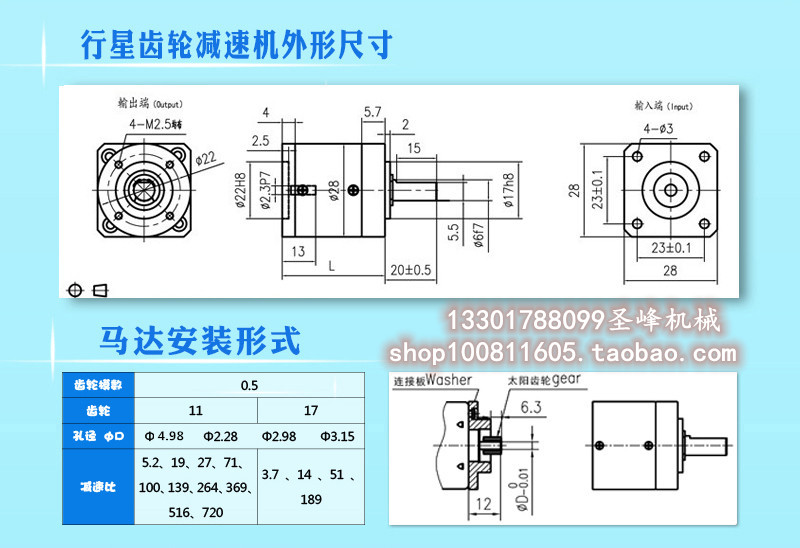

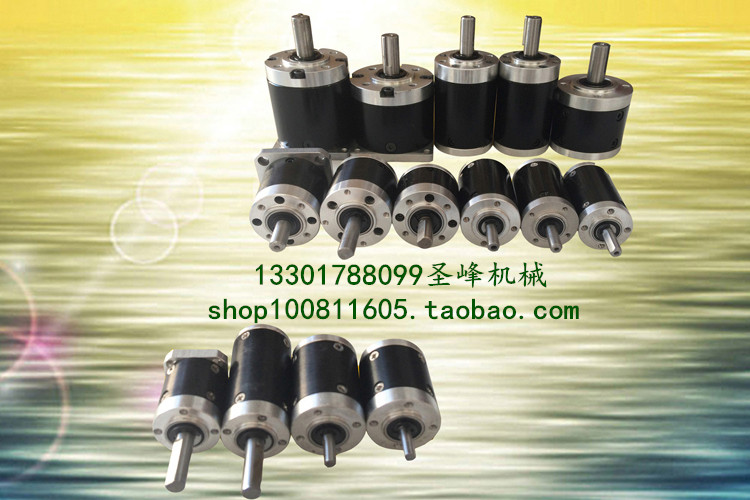

最近剛好挖到之前買的減速機,一個 1:5 的拿來作電鑽剛好;另一個 1:100 的拿來作攻牙機適合。所以就花了一點時間處理~~~參考如下:

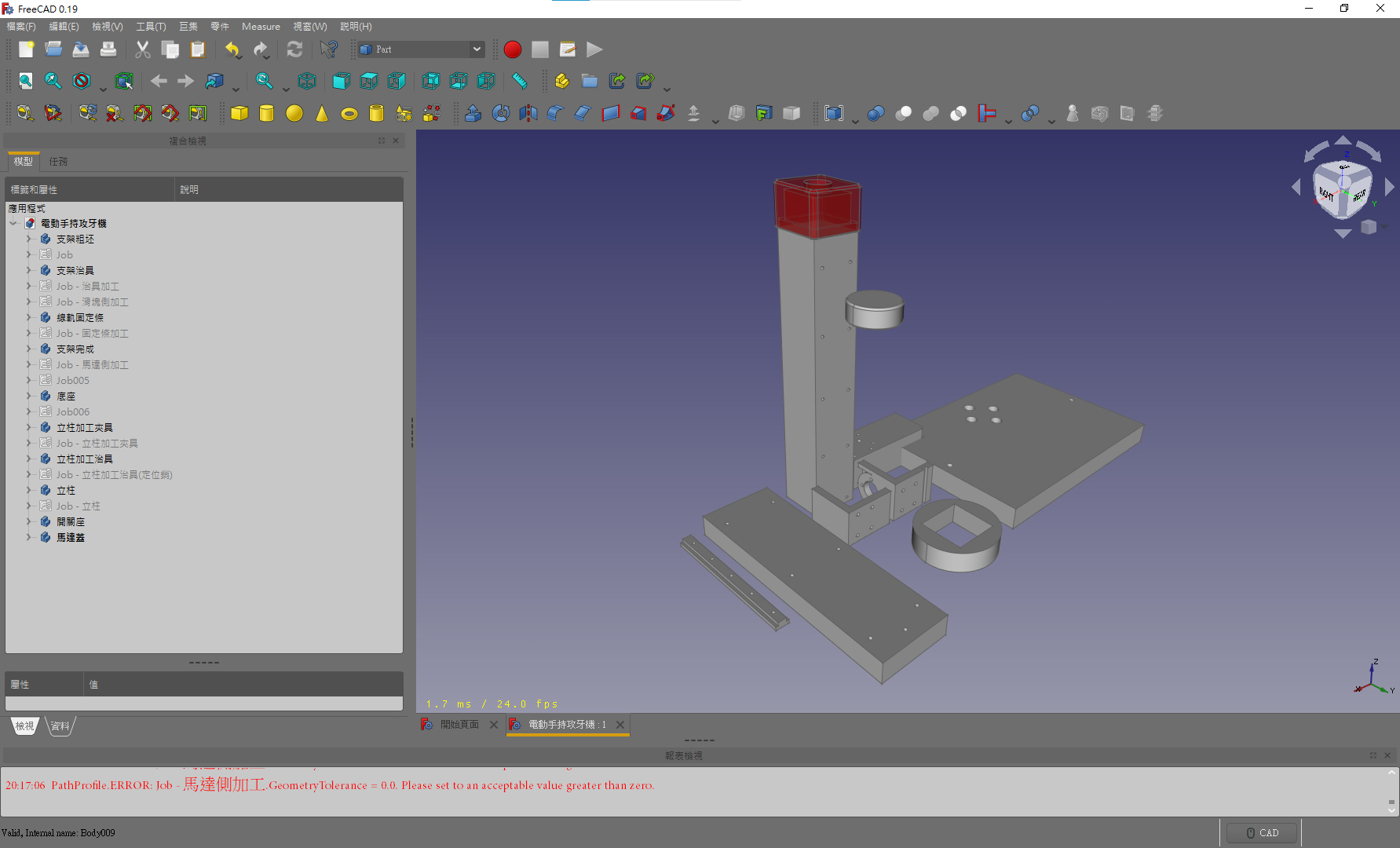

  1. 減速機固定件

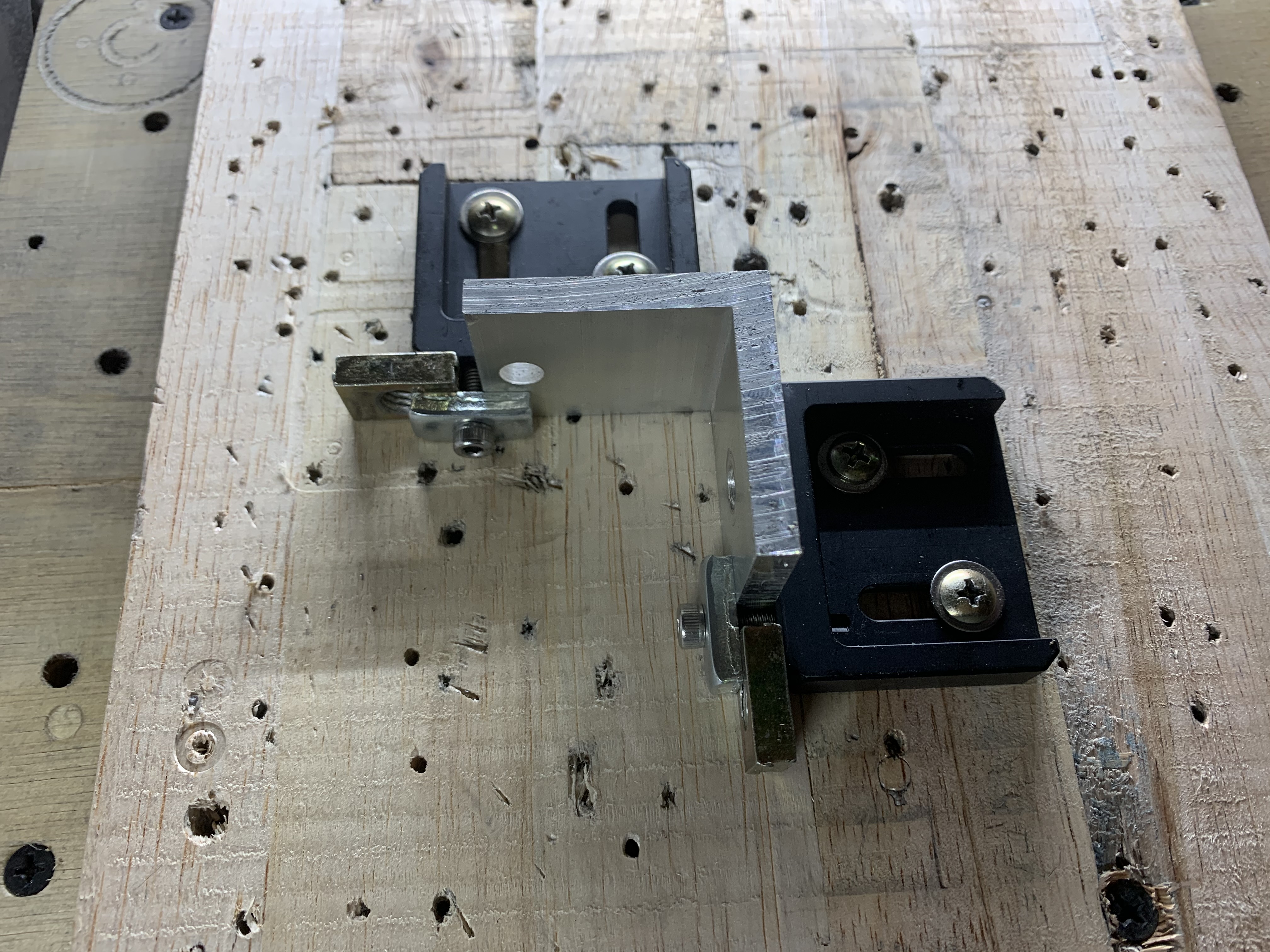

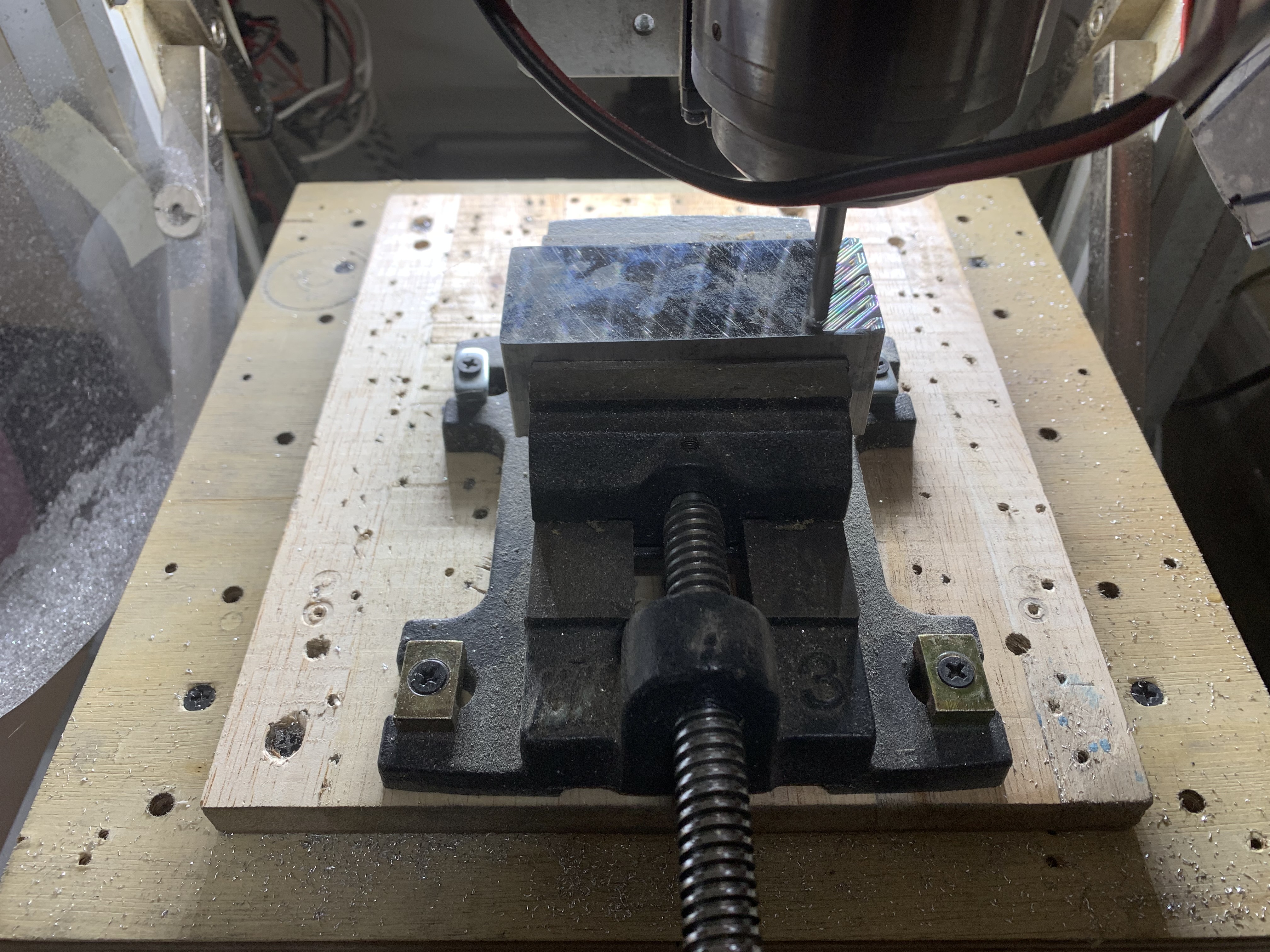

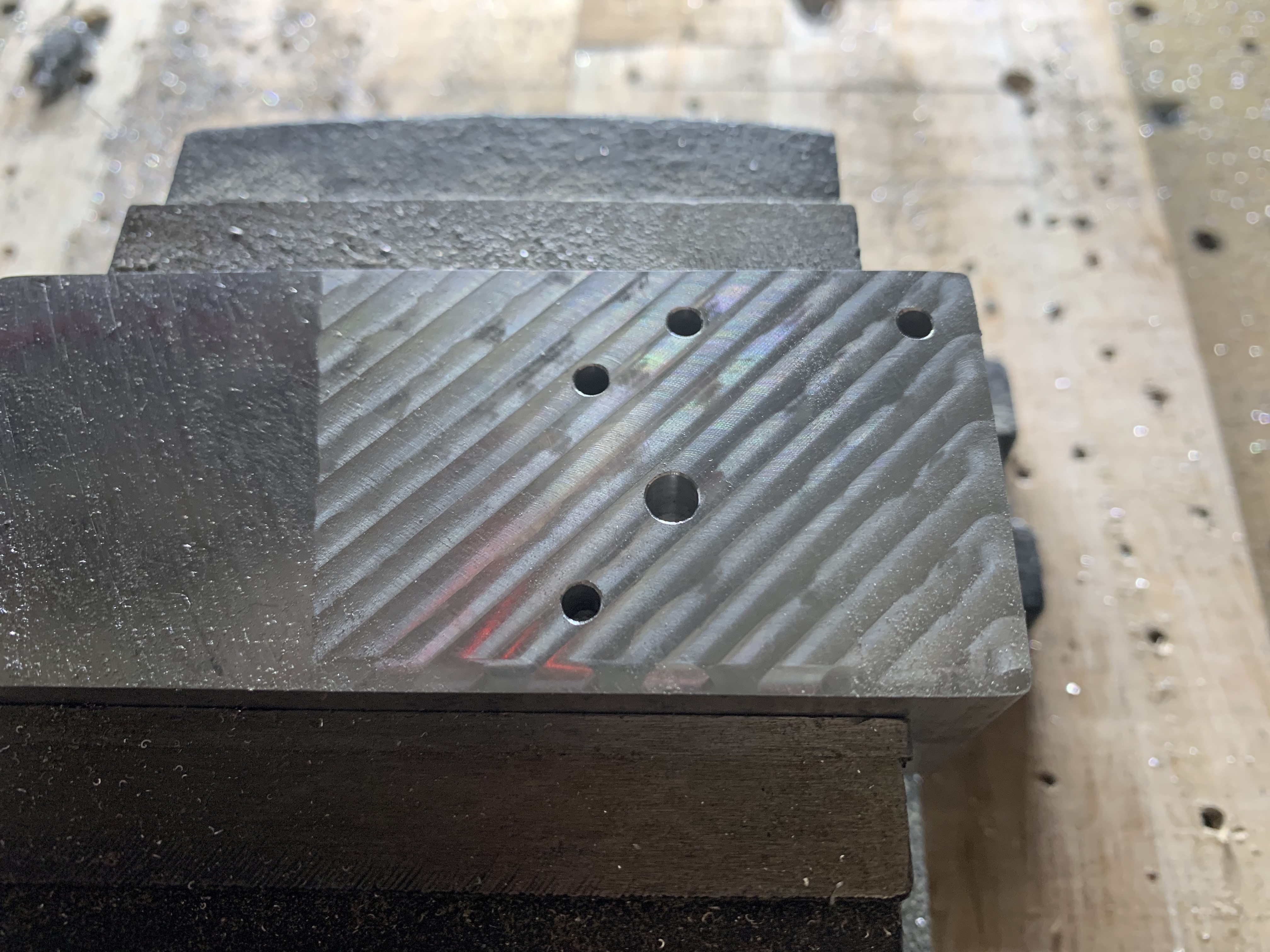

    因為是拿不要的鋁擠來作,所以切下來之後尺寸不合,要先修一下。

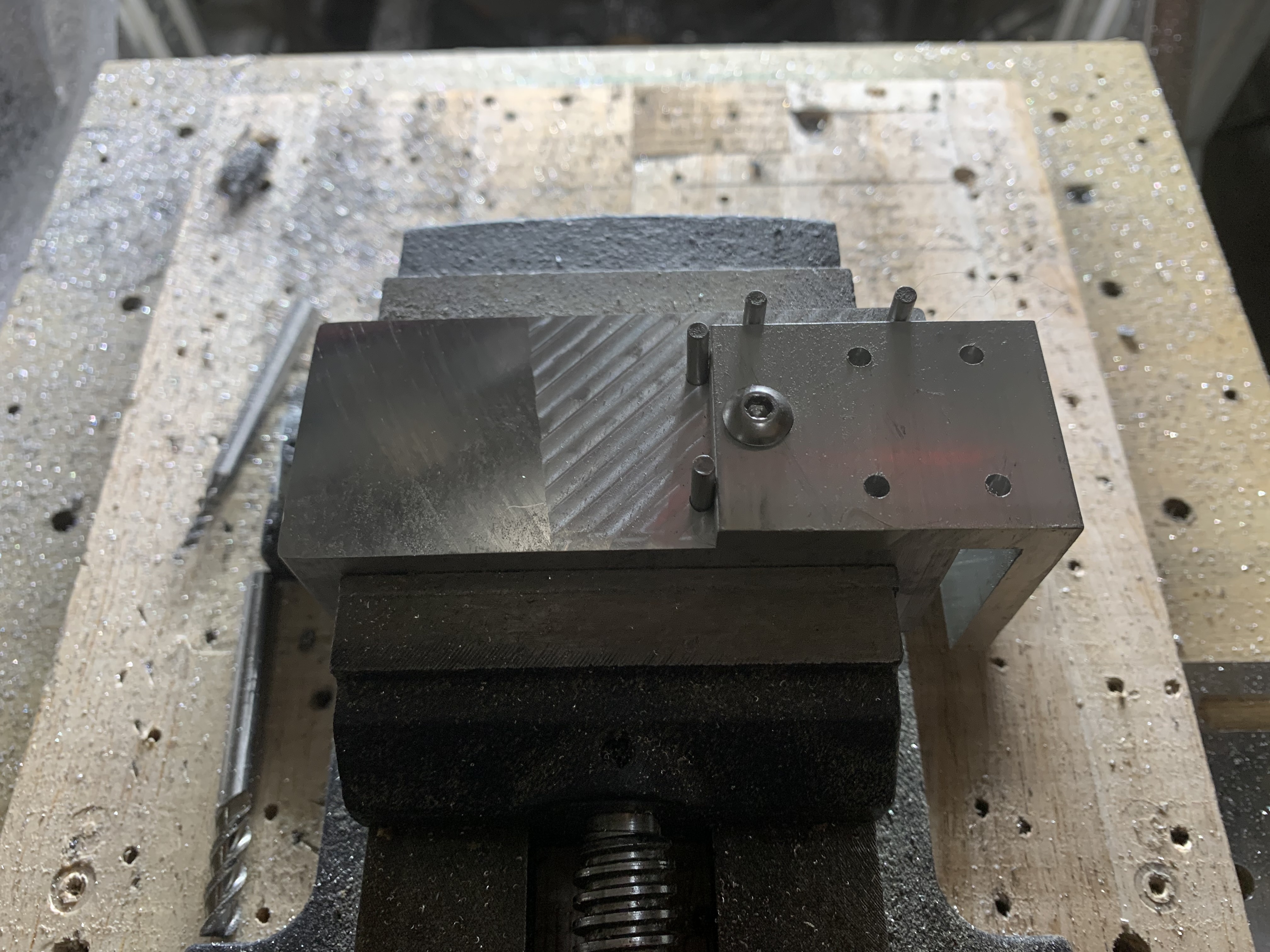

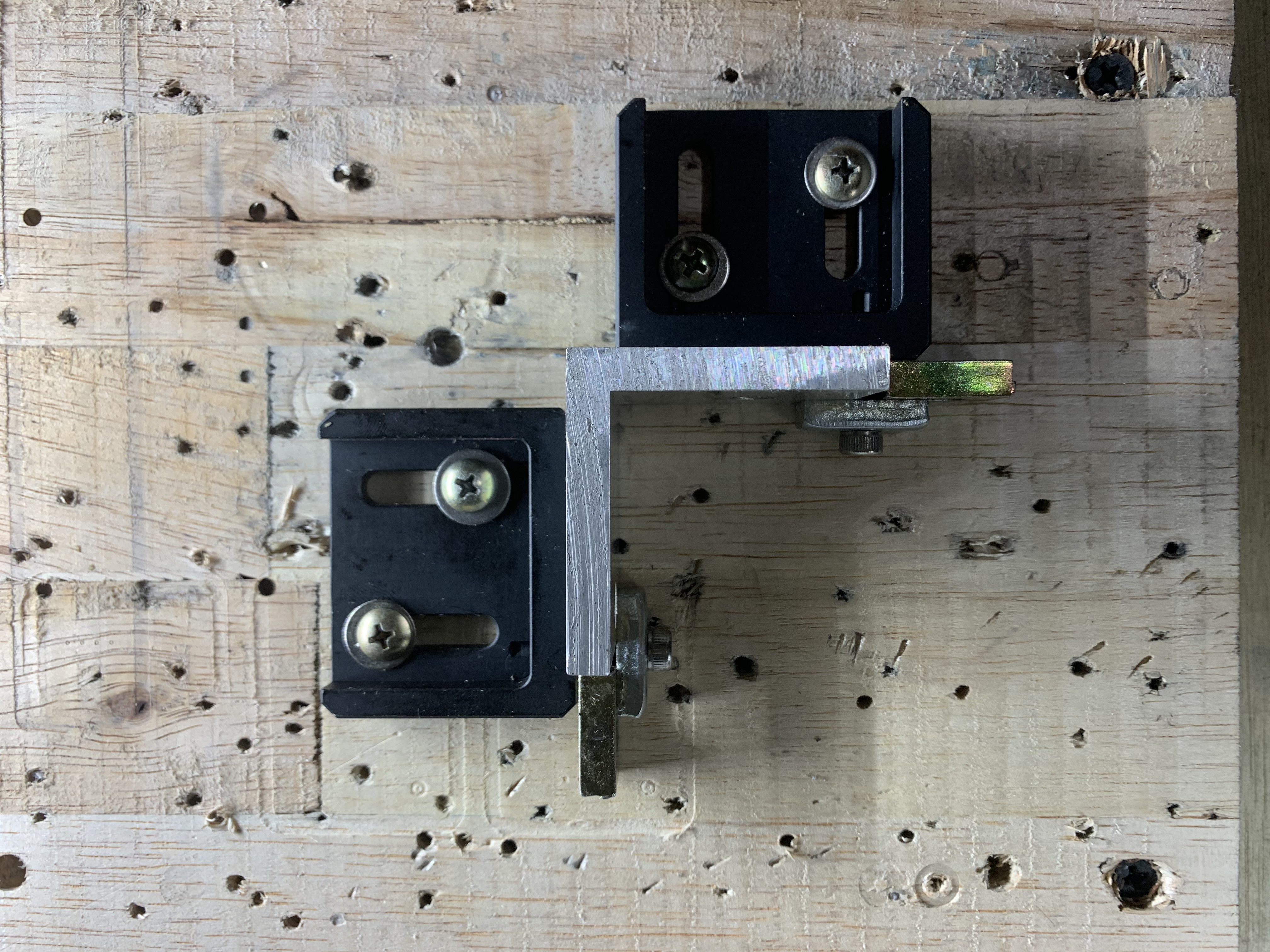

    之後還作了個治具方便加工其他不同面的形狀

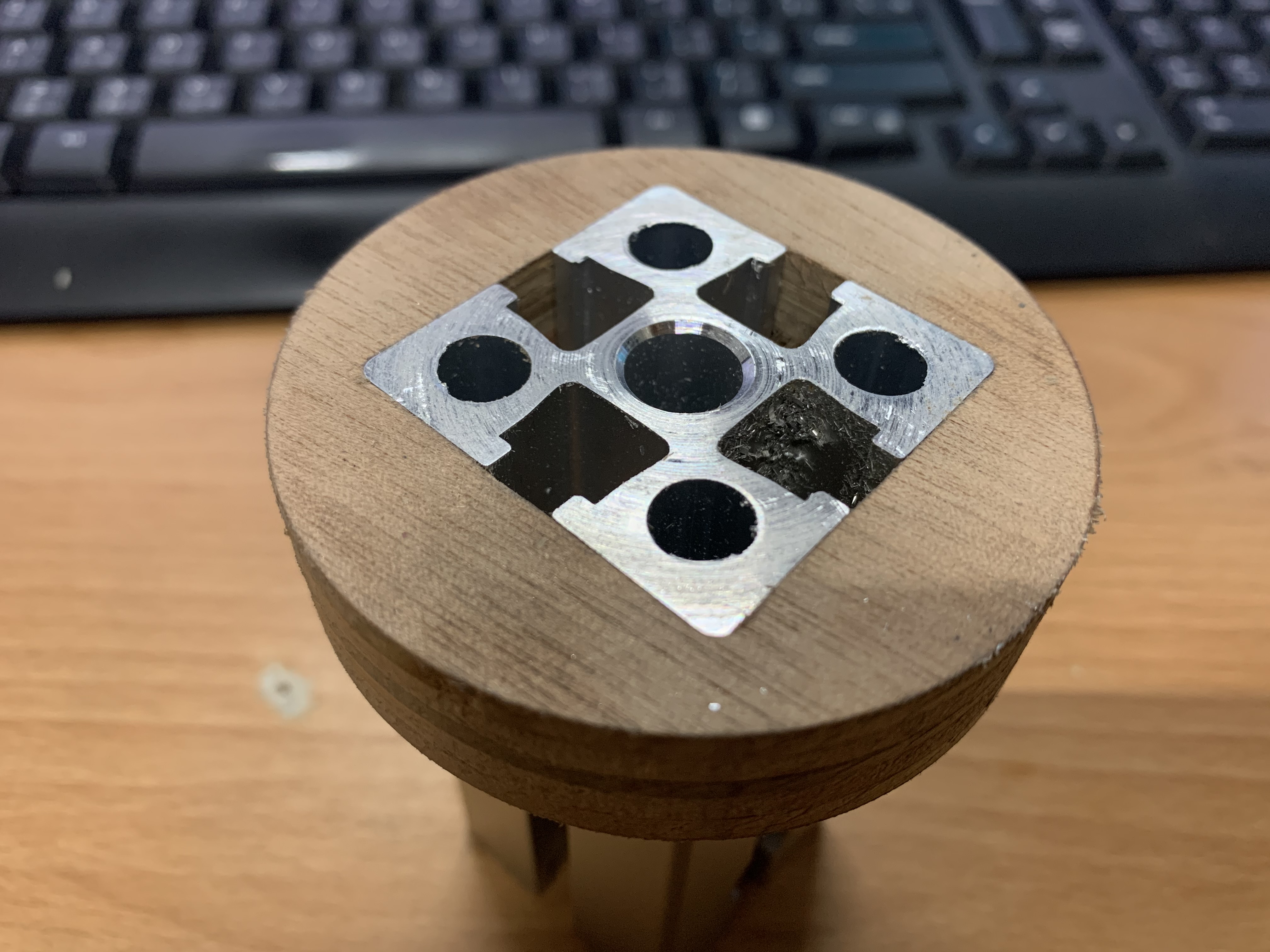

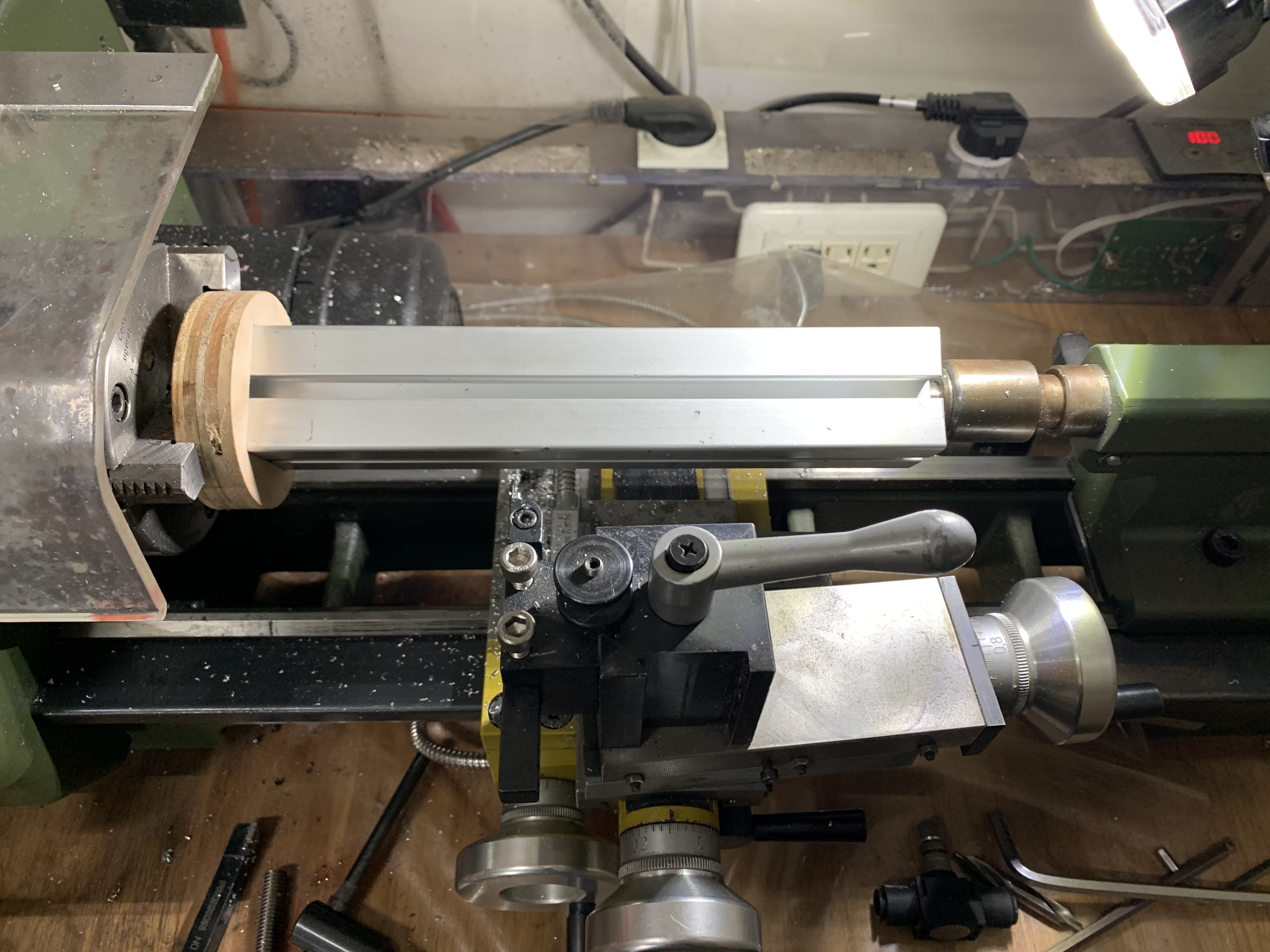

  2. 作為立柱的鋁擠因為切割面不夠平整和垂直,所以用車床車一下端面

  3. 再來是配電。
    原本是想用 Arduino 來控制的,但想想似乎太複雜了,所以最後選擇 1 對 12 的切換開關。設計的構想就是電鑽正轉→電鑽反轉→攻絲正轉→攻絲反轉,四個模式依序切換。但因為那個開關的腳位間距很小,不太可能用土炮拉線方式處理,所以就畫了一個電路板來處理配電的切換。

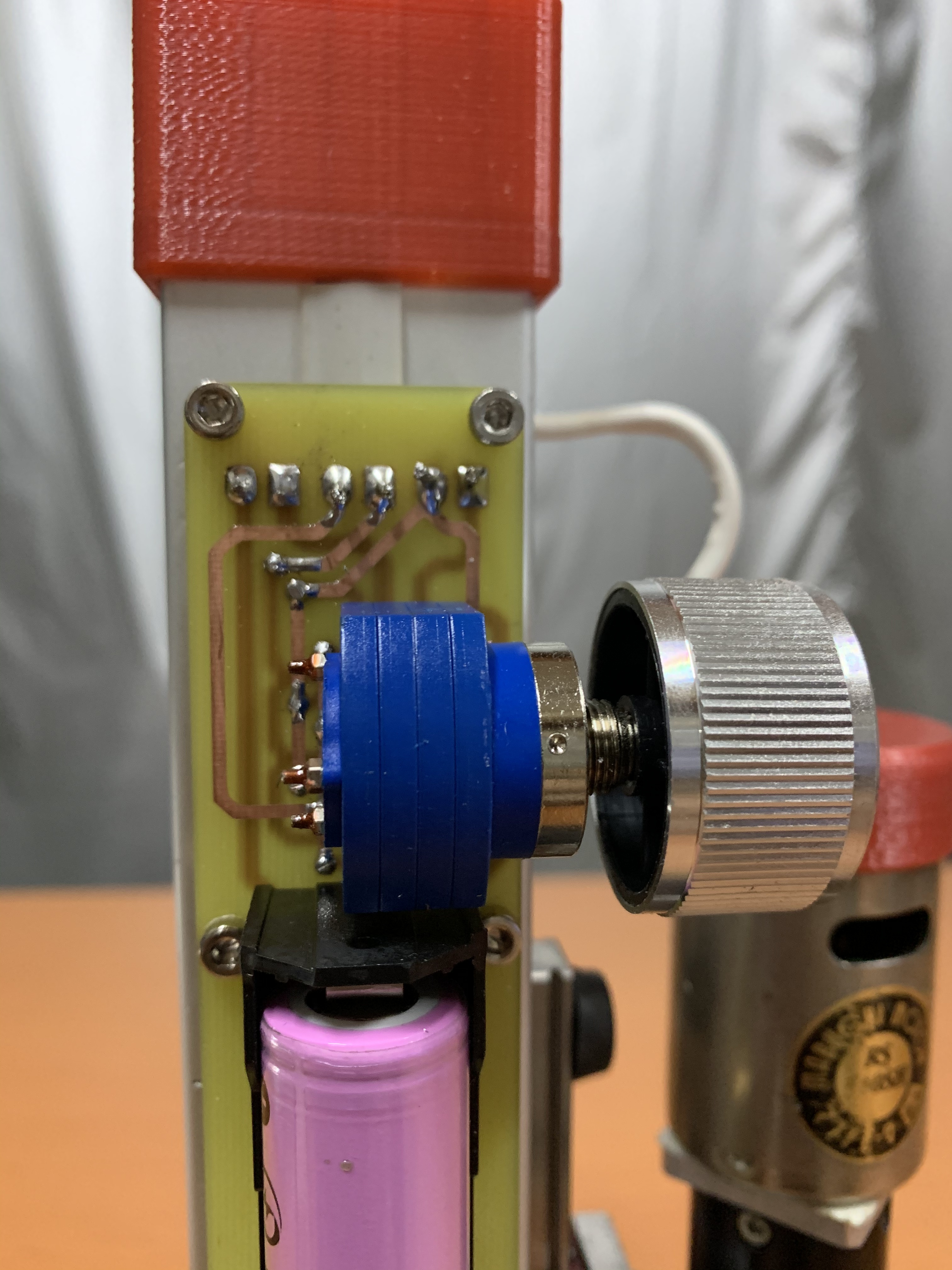

    電路板上有噴透明隔離漆,避免線路短路。另外加了個旋鈕,切換功能時更方便。

  4. 把所有東西組合起來

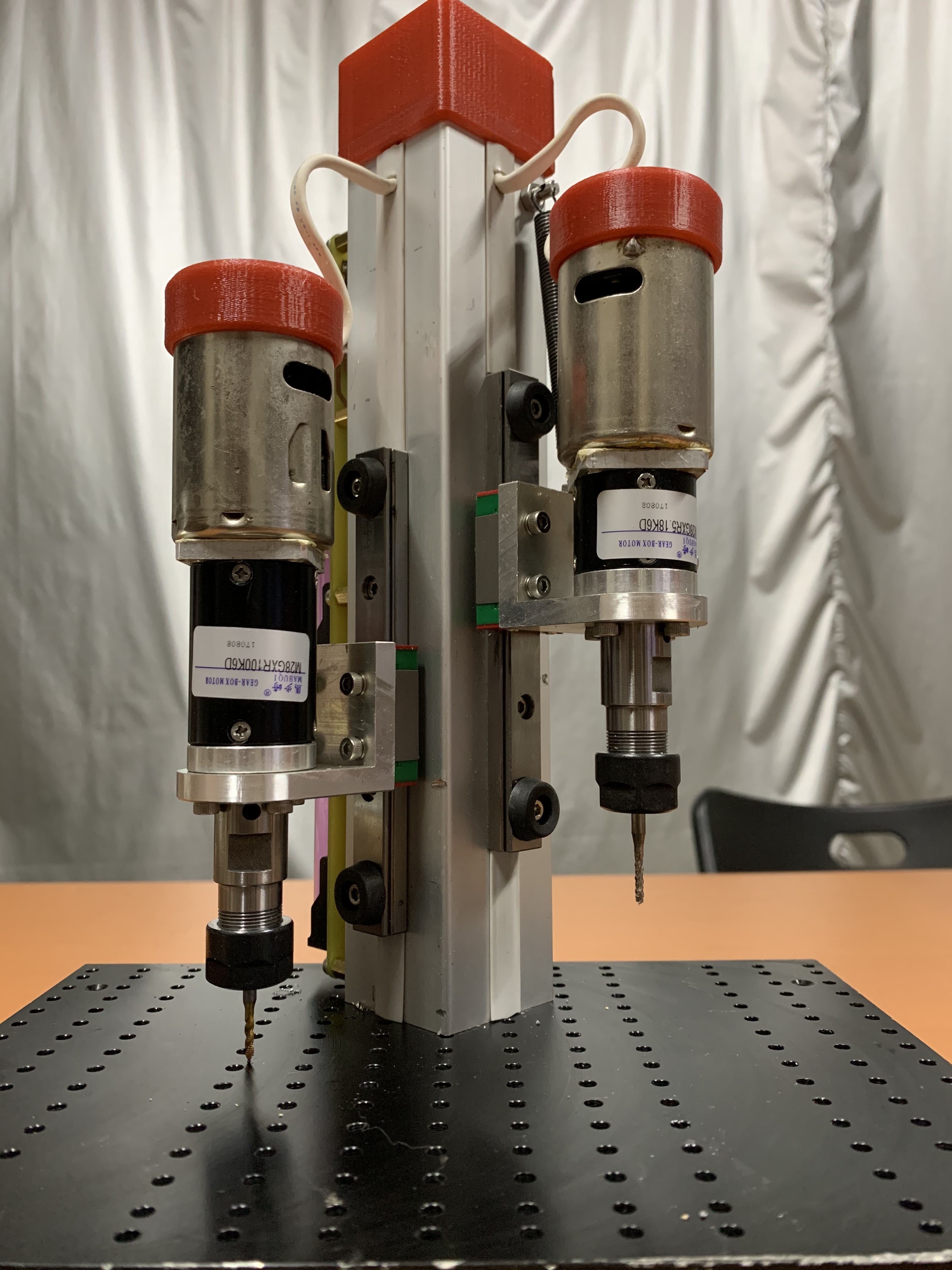

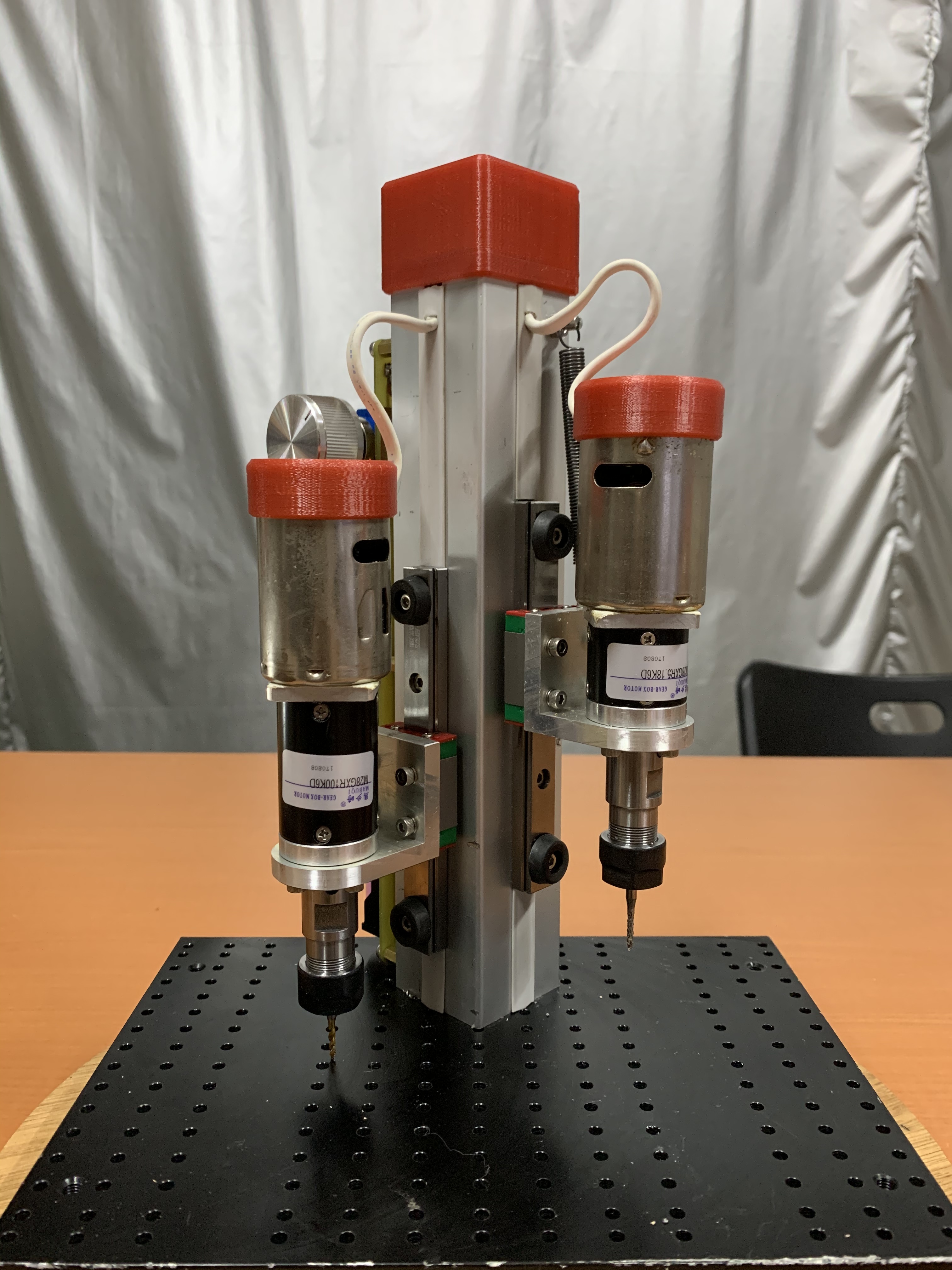

    正面視角

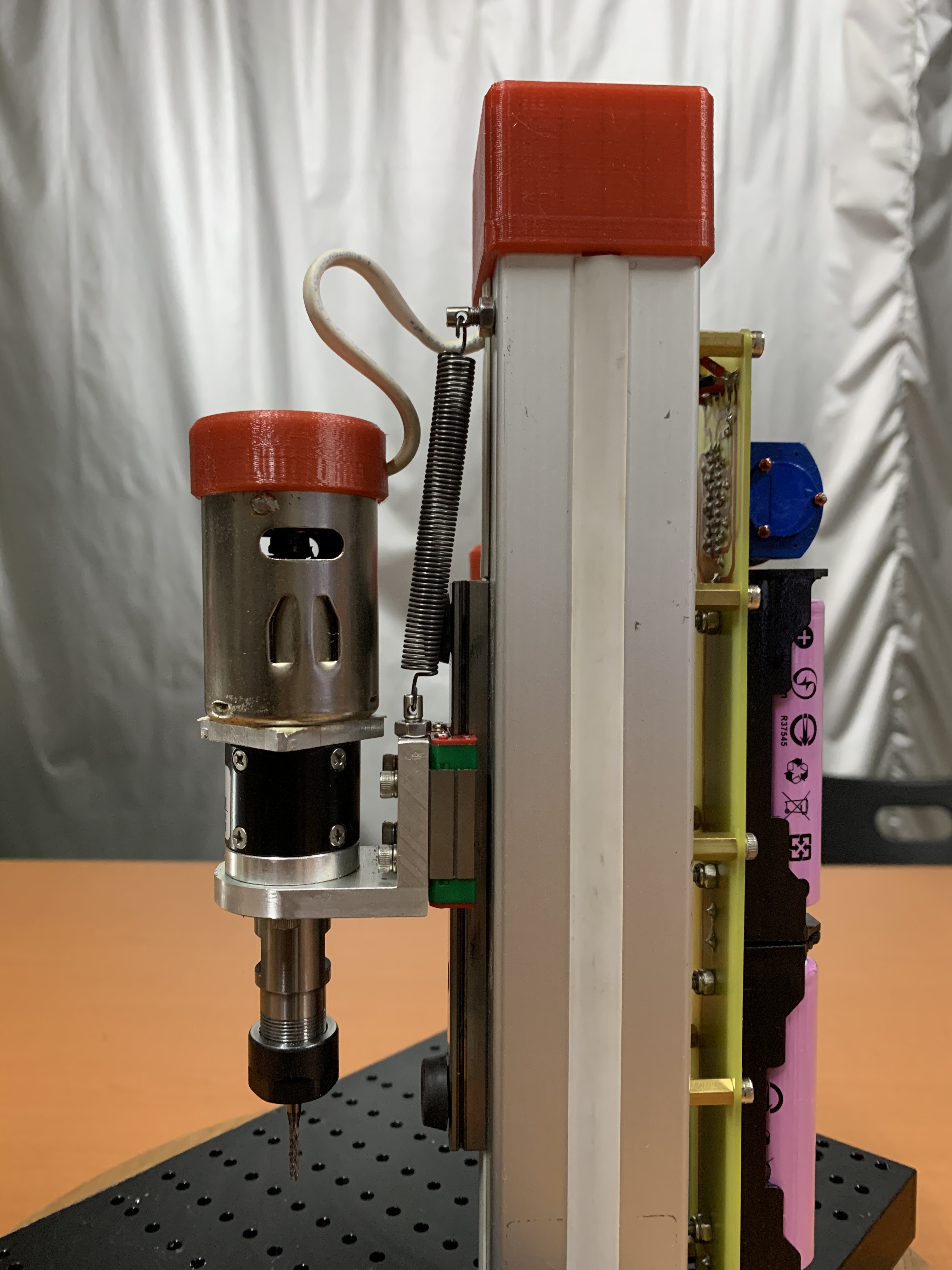

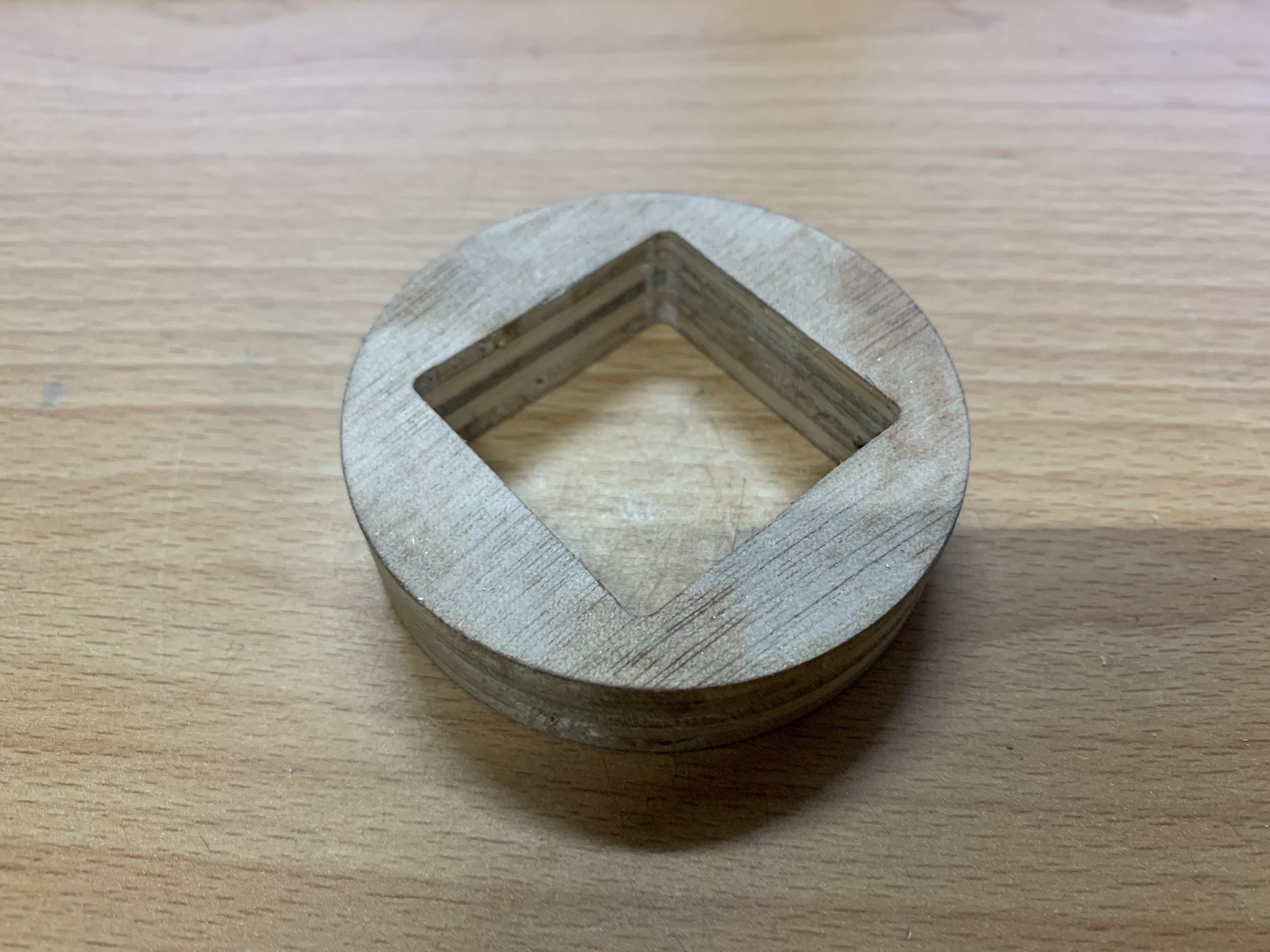

    側邊的彈簧是復位用的;而馬達和立柱上的蓋子一方面是美觀,也讓完成度看起來高一點。

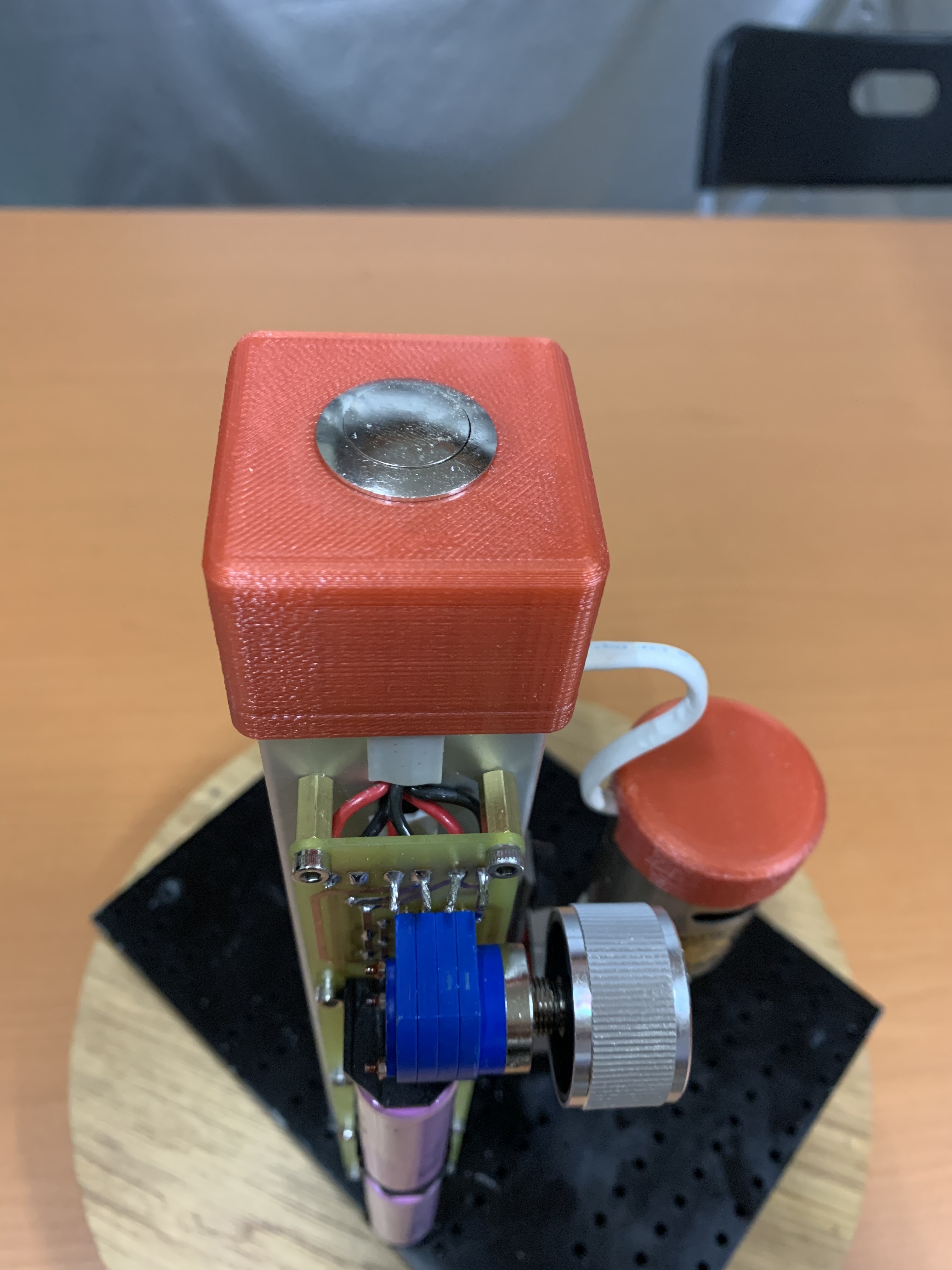

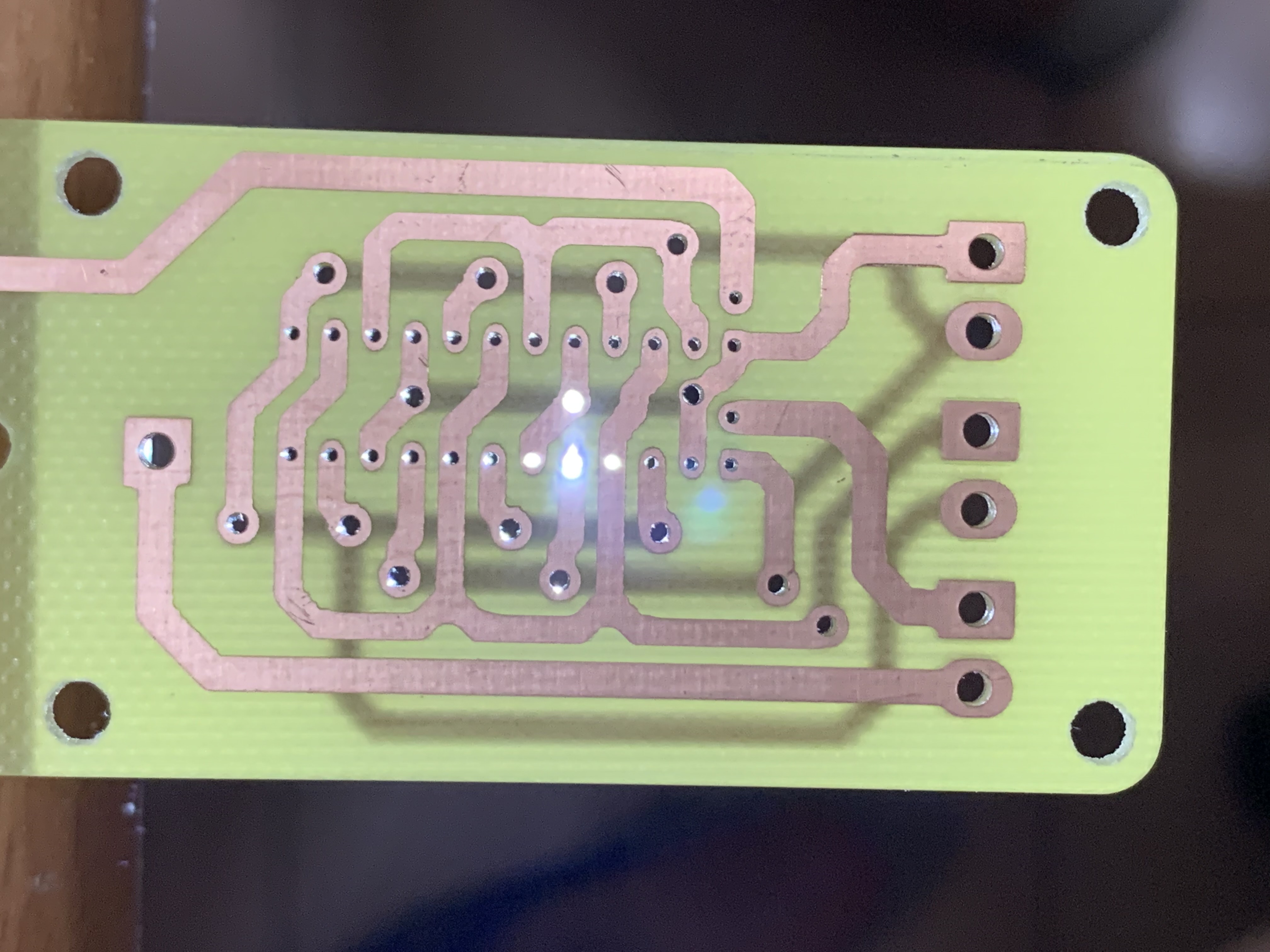

    切換開關的腳位太細,而且阻礙很多,所以把焊點都作在背面並且拉到外測再用穿孔來作跨層配線。按下上方的開關就會轉囉~~

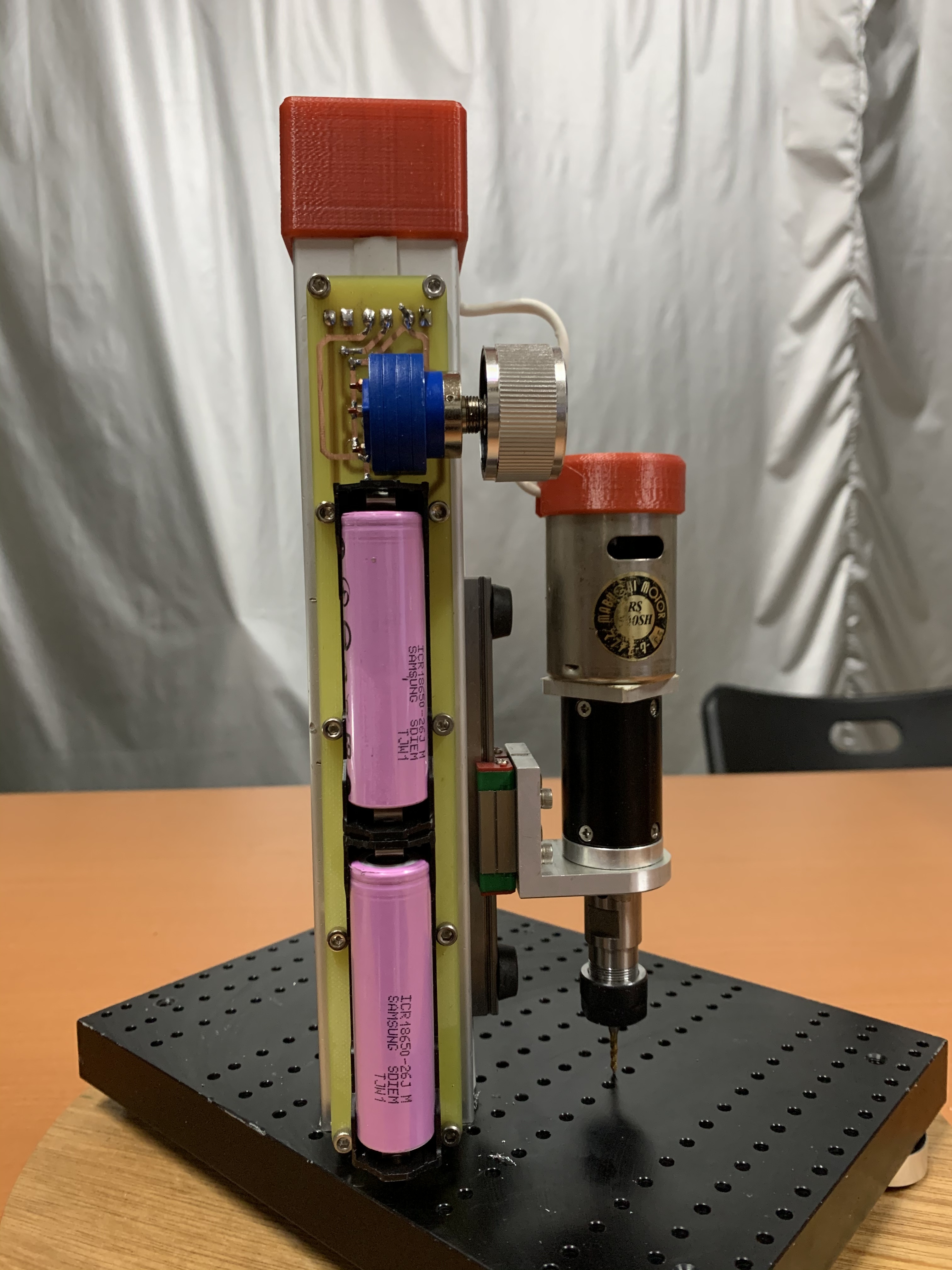

    用兩顆 18650 鋰電池串連就非常夠力喔,電路也很簡單。



檔案清單

  • 1-20210607230645.jpg

    2.04 MB

  • 1-20210607230655.jpg

    1.90 MB

  • 1-20210607230709.jpg

    1.63 MB

  • 1-20210607230718.jpg

    2.43 MB

  • 1-20210607230729.jpg

    1.77 MB

  • 1-20210607230744.jpg

    1.99 MB

  • FreeCAD設計項目.jpg

    417 kB

  • IMG_9343.jpg

    2.33 MB

  • IMG_9344.jpg

    2.62 MB

  • IMG_9346.jpg

    2.75 MB

  • IMG_9347.jpg

    2.43 MB

  • IMG_9349.jpg

    2.40 MB

  • IMG_9373.jpg

    2.06 MB

  • IMG_9379.jpg

    1.54 MB

  • IMG_9380.jpg

    1.73 MB

  • IMG_9385.jpg

    1.26 MB

  • O1CN01IpzaSm1O~.jpg

    109 kB

  • TB2UaSqmHXlpuF~.jpg

    112 kB

  • 電動攻牙機.FCStd

    658 kB

  • 電動攻牙機配電-KiCAD.zip

    558 kB

影片清單

  • 自製兩用電動攻牙機及電鑽 環繞視角

  • 自製兩用電動攻牙機及電鑽 試攻 M2 牙
