EPSON 1390 洗噴頭 Part II

發佈日期 2019-11-17

去年為了活動需要投資了一台平噴機,但其實一直用不順手,列印的效果不好。之後活動過去了,忙其他事情後就很少用了,到最後噴頭都塞了。

最近想說把公司所有資源重整,再來調整業務內容,就著手把這台平噴機醫一醫。

第一次清噴頭,主要是看網路上分享的拆解方式。但覺得都清乾淨了,印出來的東西卻總是色偏,而且一些淺色的地方都印不出來。所以又腦補了很多可能,就開始拆第二次。

拆洗前

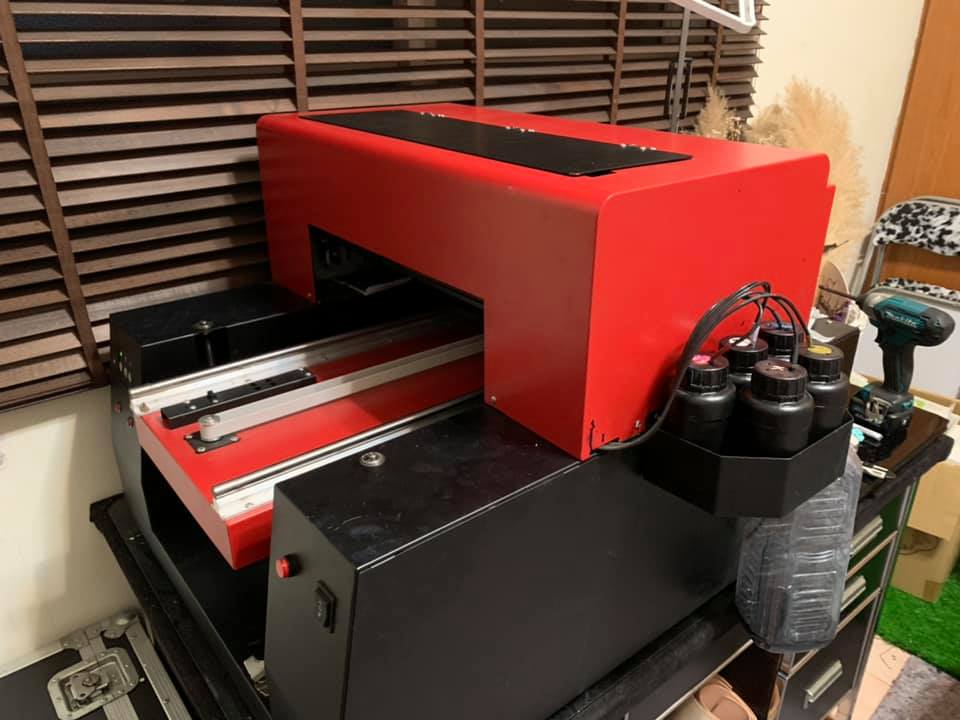

用 EPSON 1390 改裝而成的 UV 直噴機

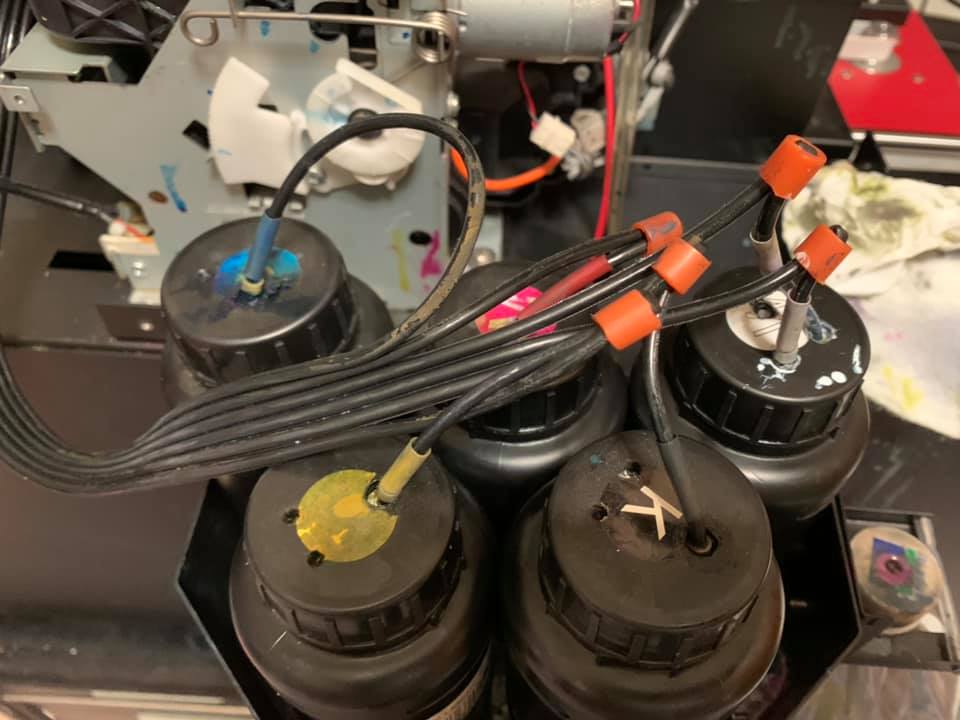

充滿歲月痕跡

這台 EPSON 1390 直噴機買了一年多,充滿歲月的痕跡

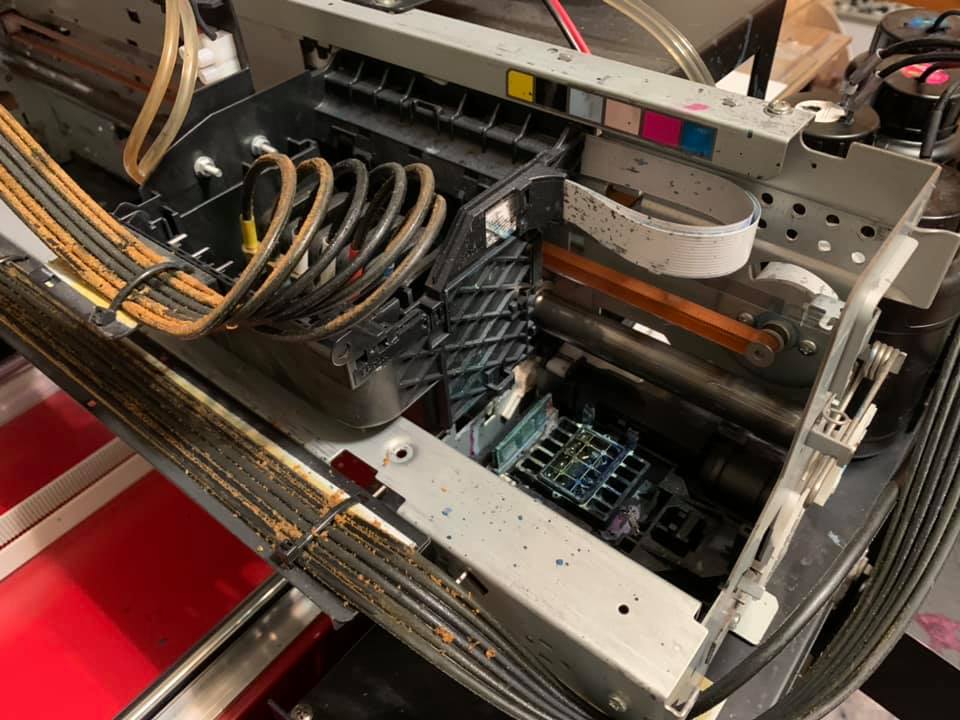

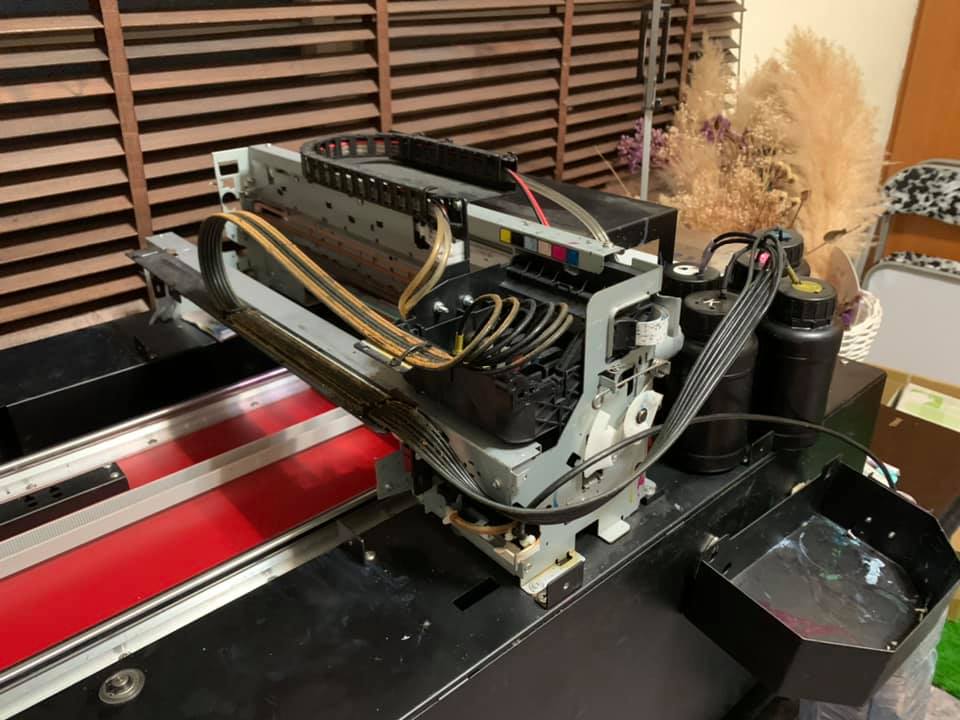

UV平噴機拆開後,就是被拿來改裝的 EPSON 1390

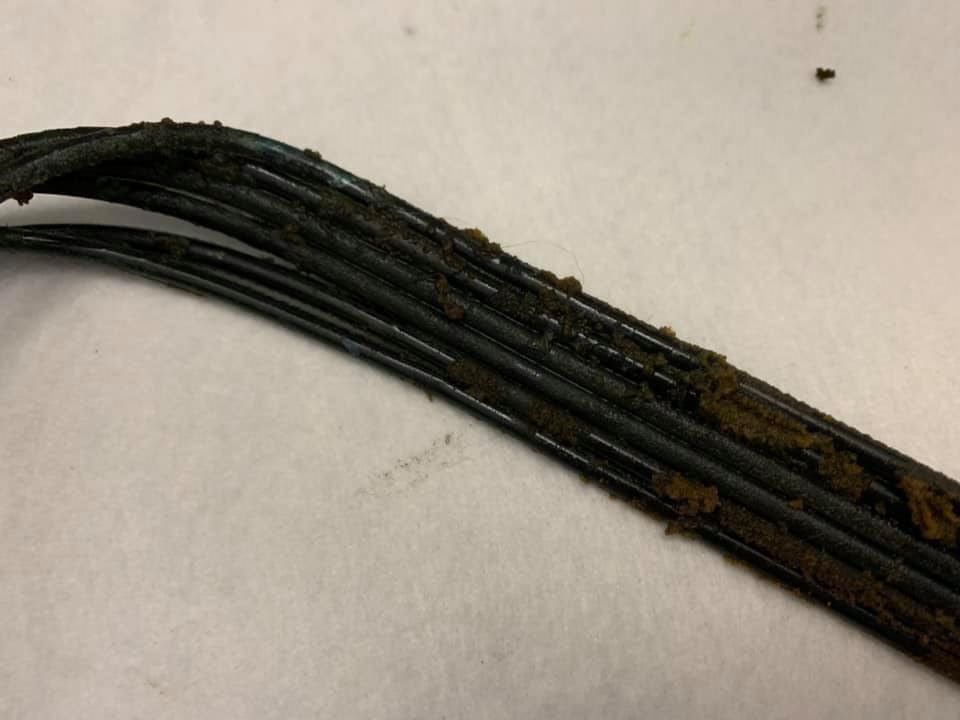

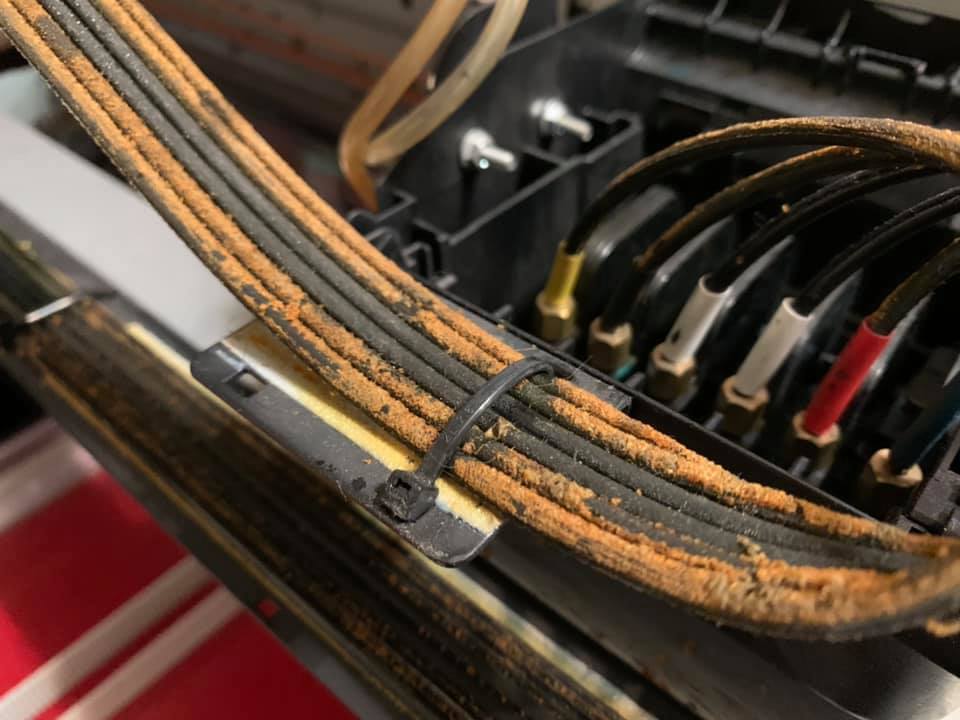

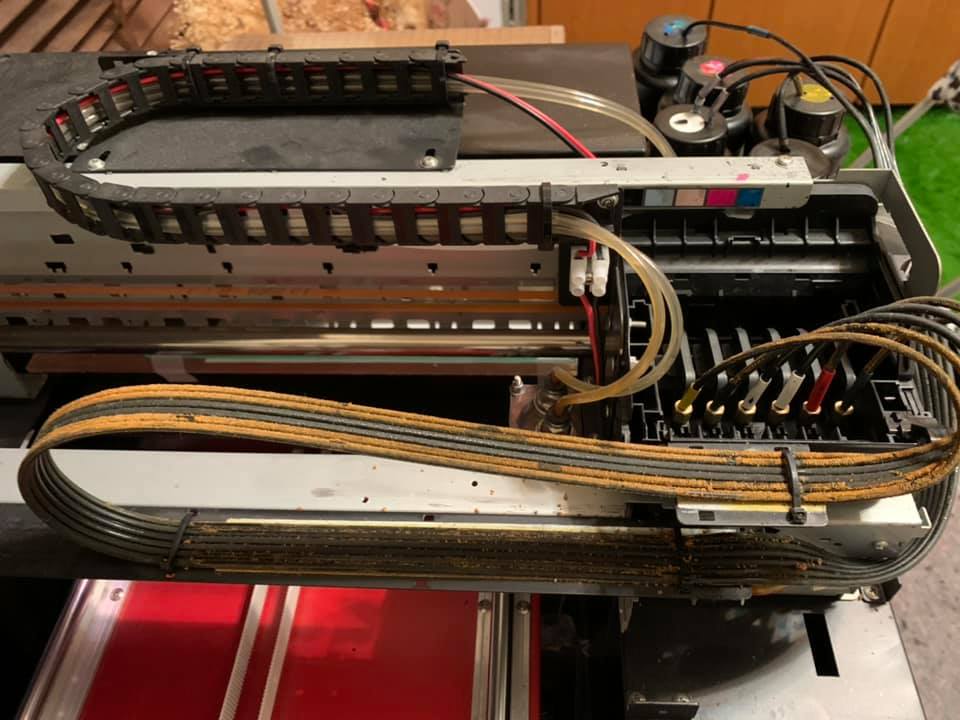

才一年多 EPSON 1390 墨管就有這麼多 UV 墨水的析出物

動手拆解

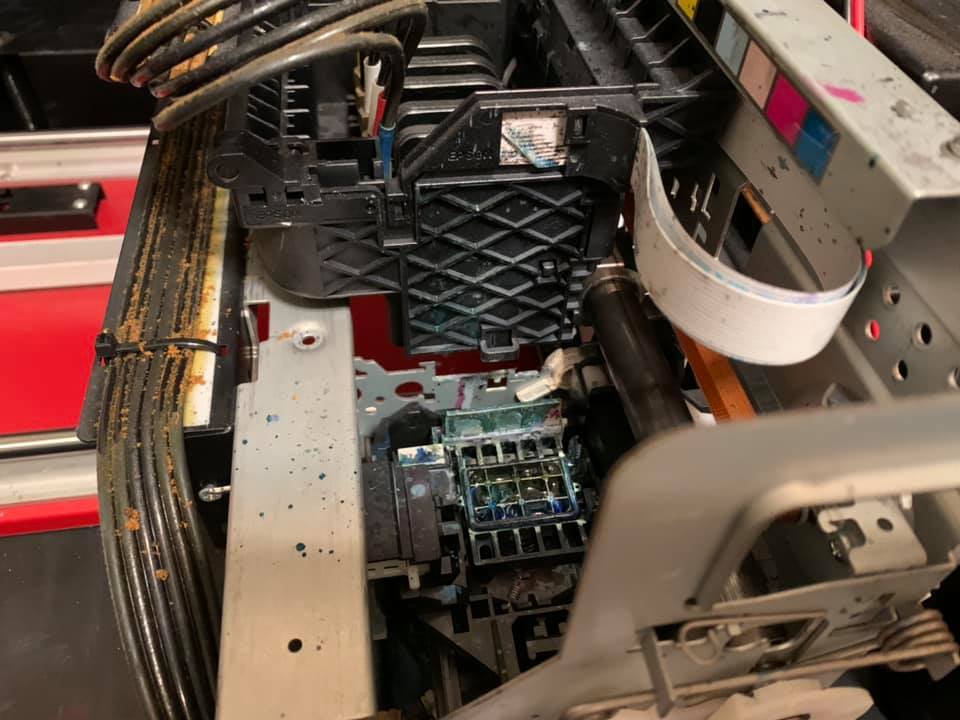

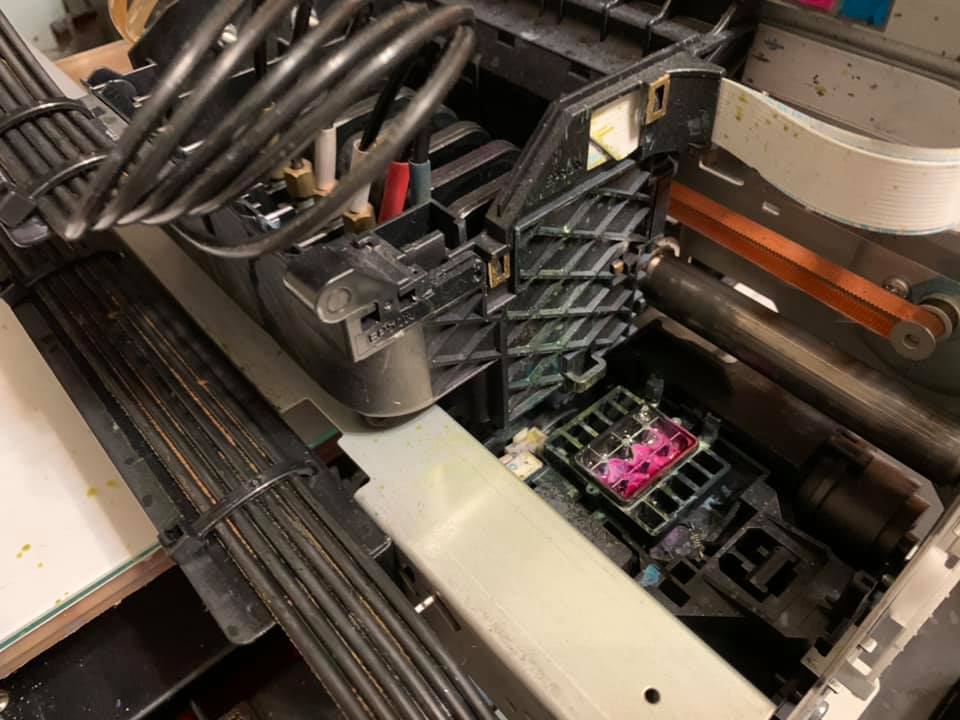

EPSON 1390 廢墨槽

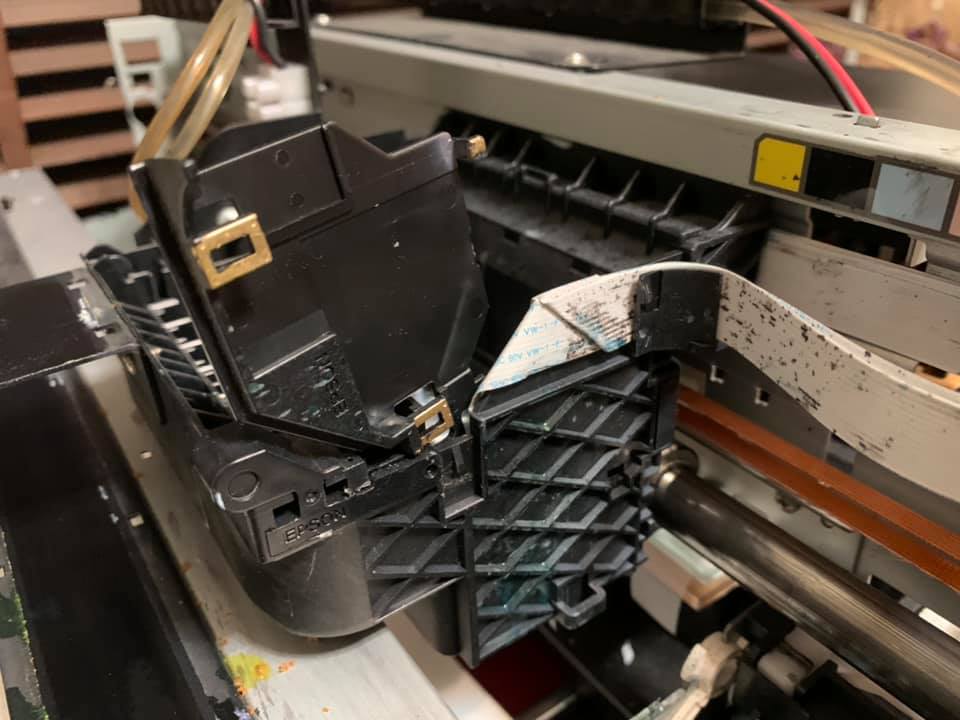

以金漆標註的就是 EPSON 1390 墨車排線擋板的卡扣位置,稍微翹一下就可以翻起來了

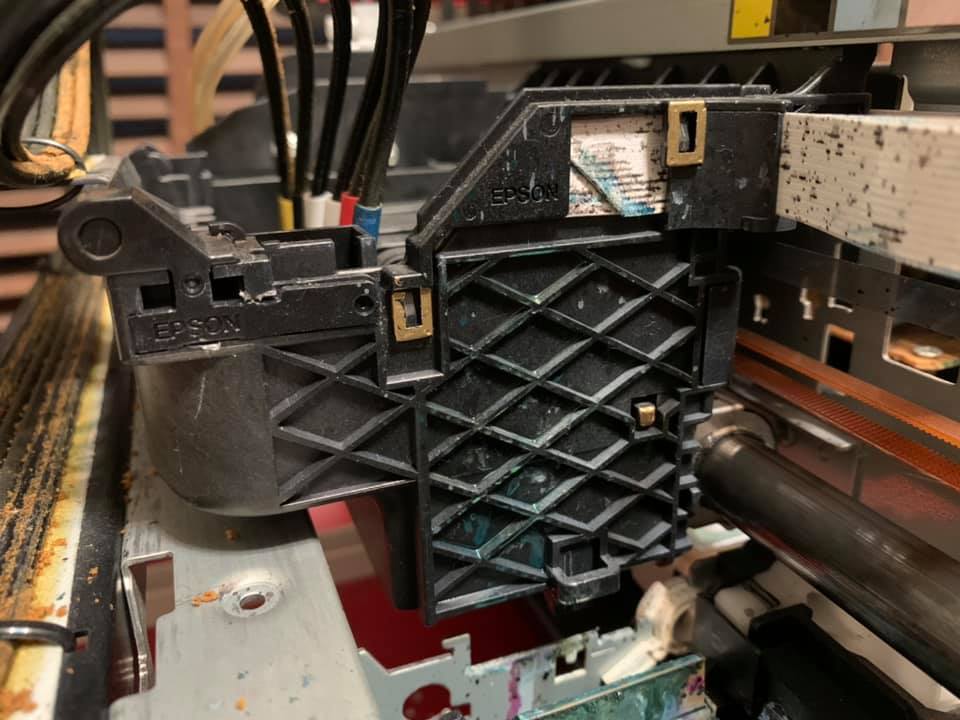

EPSON 1390 墨車排線擋板,金漆標註的是卡扣位置,翹一下就可翻起

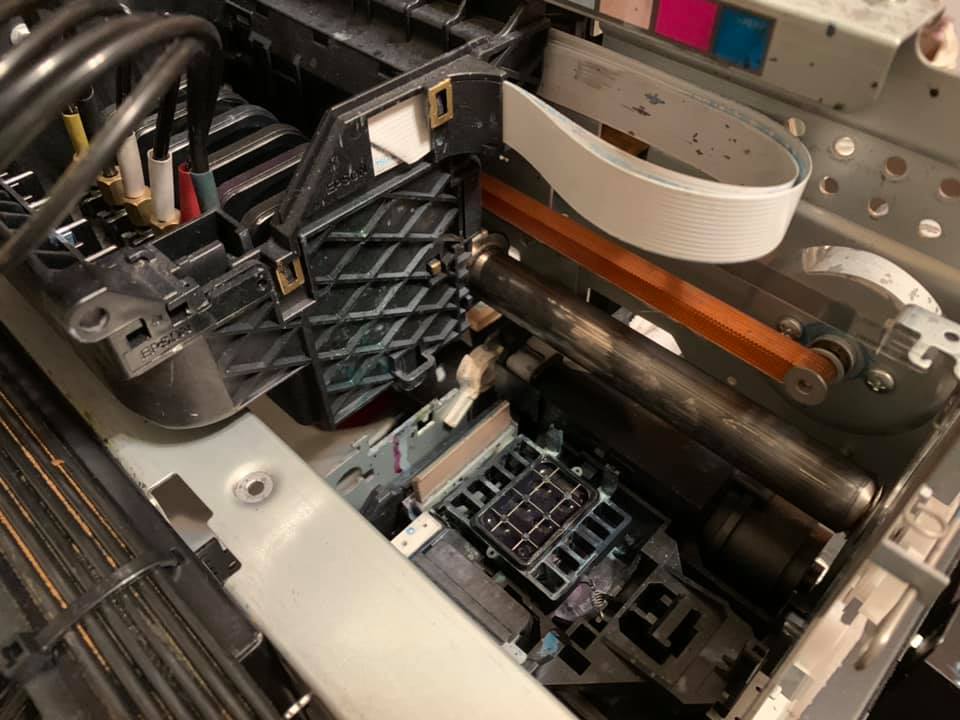

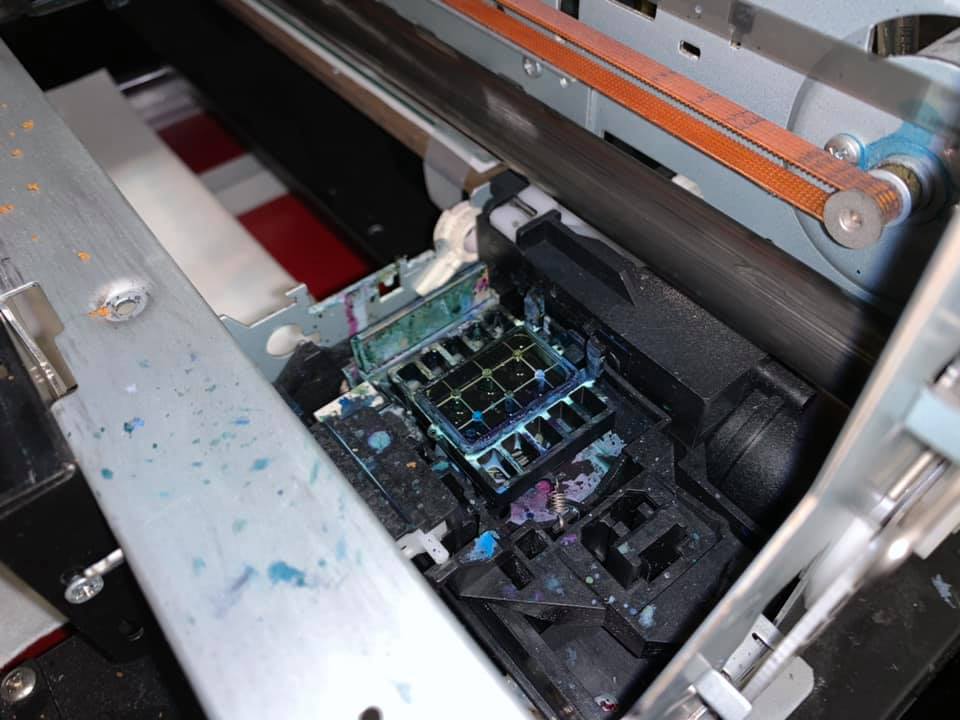

為了要擦拭刮墨板,所以在 EPSON 1390 的清噴頭程序過程中看到刮墨板升起後,立刻斷電。

看一下 EPSON 1390 要清洗的部份

EPSON 1390 噴頭

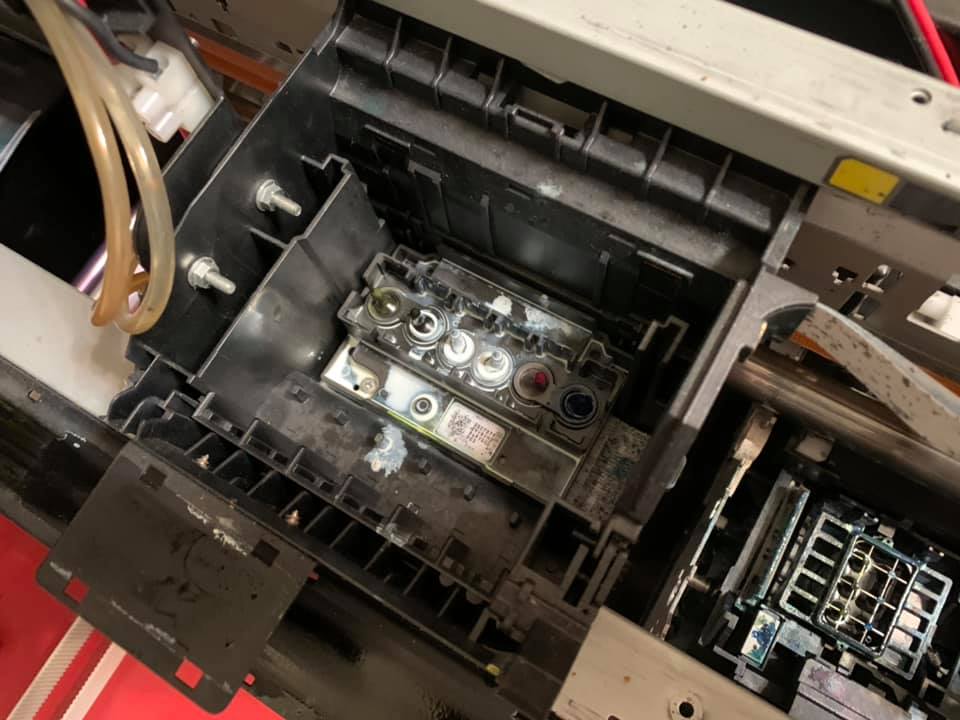

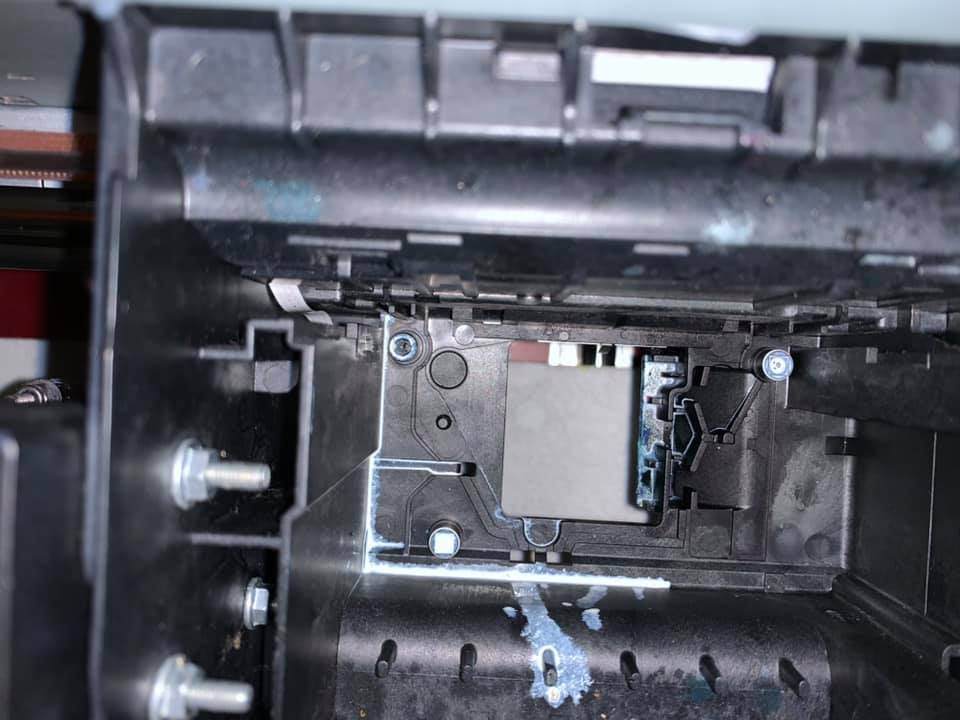

EPSON 1390 墨車

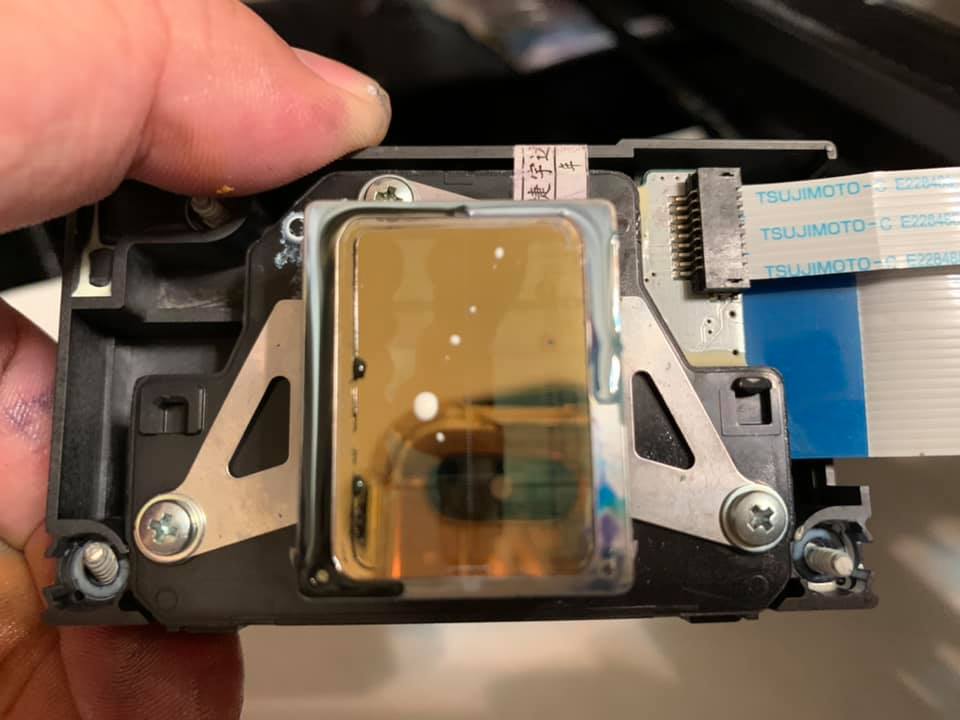

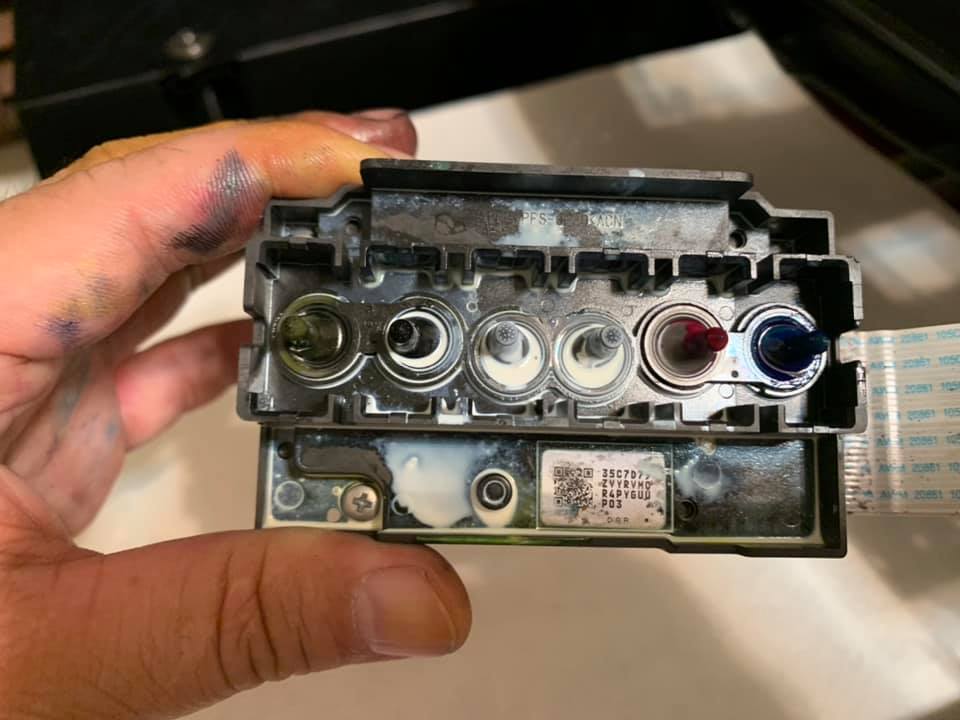

拆下的 EPSON 1390 噴頭

拆下的 EPSON 1390 噴頭,金色面要很小心,免得把上面的細小噴嘴給堵住了

第二次拆時改以拍照方式記錄,比較能看出狀況。主要就是把一年多的使用痕跡整理一下,包括:墨管析出物、廢墨槽髒污、刮墨板髒污、噴頭清洗方式,以及懷疑墨水有雜質。

清洗過程

髒污部份基本上就是用酒精擦洗。

墨管析出物的部份用蘇打粉去搓磨。

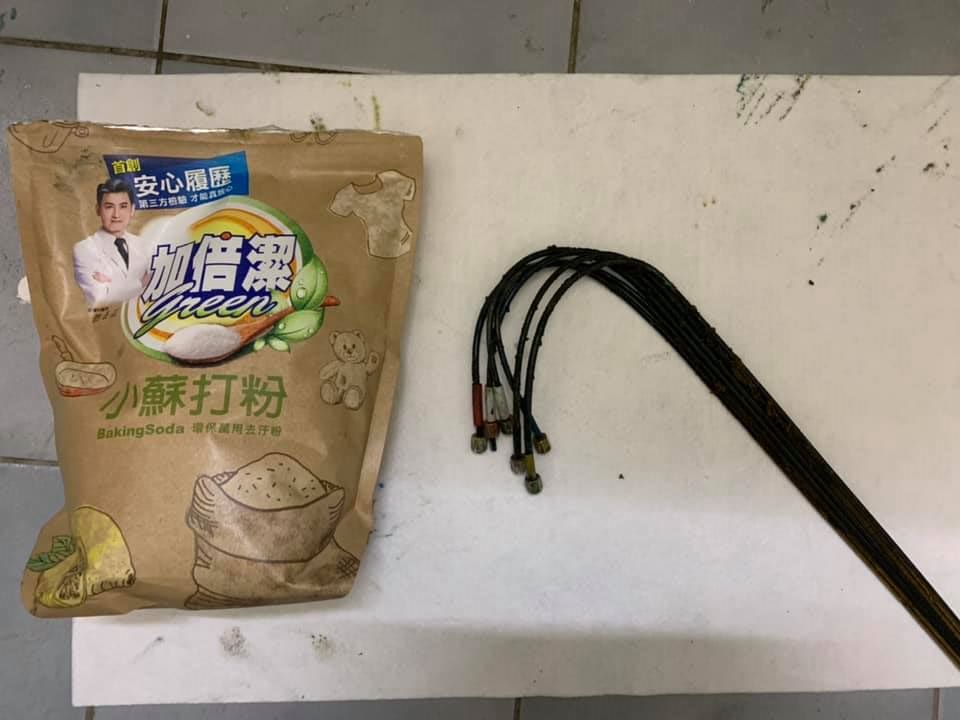

用小蘇打粉清洗 EPSON 1390 墨管外的析出物

很髒的墨管,得用小蘇打粉小心搓洗了

噴頭清洗的部份就是用酒精來回沖洗。

EPSON 1390 清洗之後,整個就是乾淨清爽。

組裝回去

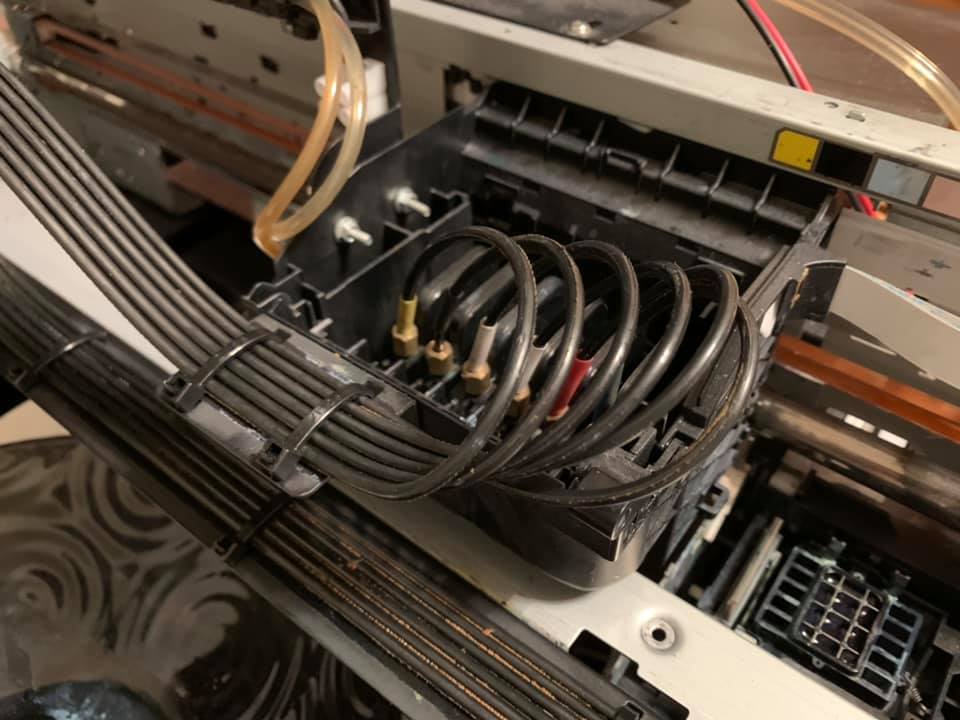

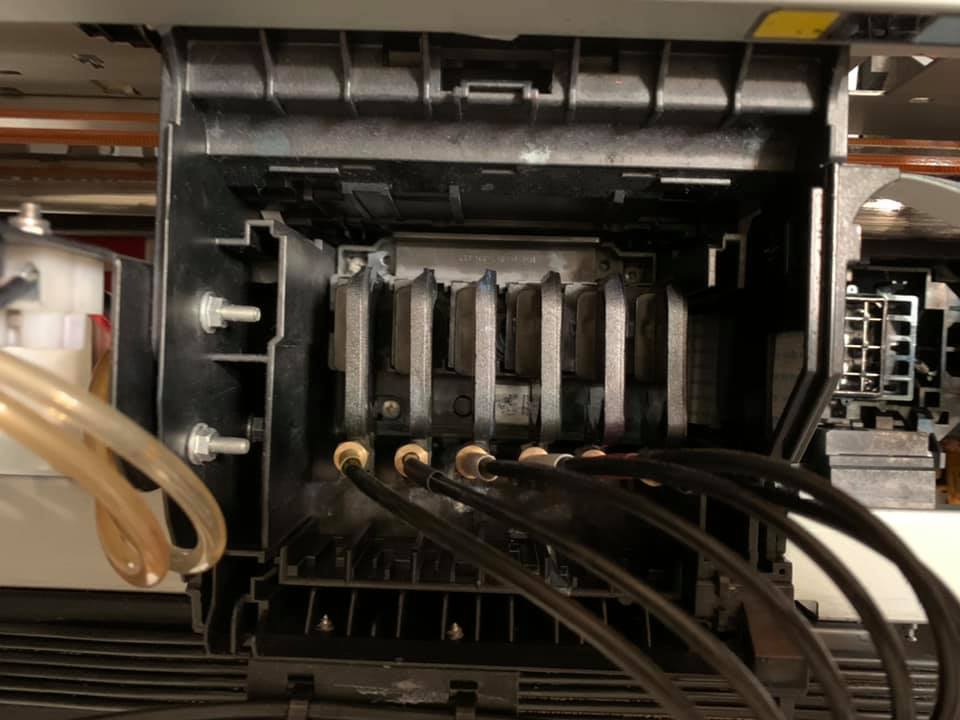

洗好組回去的 EPSON 1390 噴頭和墨管

EPSON 1390 清洗後,跟新的一樣

上墨

上墨的時候把不要的墨管對折,就可以確認指定顏色墨水是否已抽出

EPSON 1390 清洗後,準備上墨

小實驗

而墨水部份,特別去化學材料行買了濾紙來過濾,果然是有雜質的,所以這部份如果要大量使用,最好重新改一下容器。

過濾一下UV墨水,看看是否有雜質

過濾之後 UV 墨水中果然有不少雜質,這會造成噴頭容易堵塞

重點是.....一直都調不好顏色之後,去 google 了一下 1390 的色差問題,結果一個答案很特別,引起我的注意。就是竟然是用 EPSON R290 的 driver 來印,原因是 EPSON 把 1390 的設定檔改掉了。

結果,現在是 EPSON 1390 的機器,卻是用 EPSON R290 的驅動程式在跑。

這下子,可以好好來利用這台機器了.....爽!

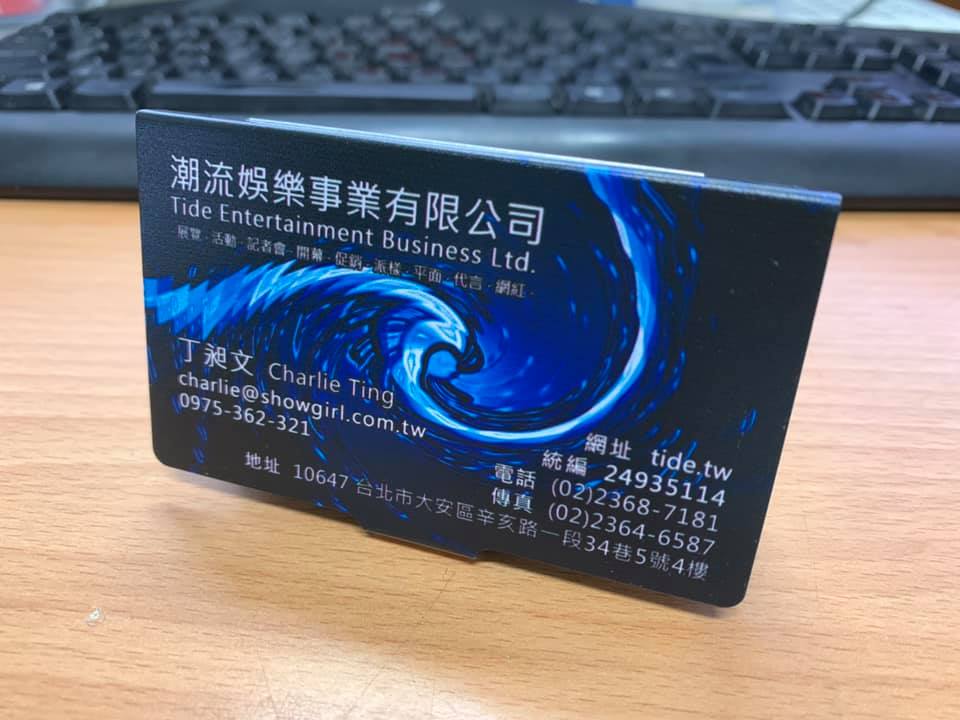

EPSON 1390 平噴機清洗好之後拿來印名片盒~~
