[3DP] ATOM 2.0 重組成果分享

發佈日期 2021-04-20

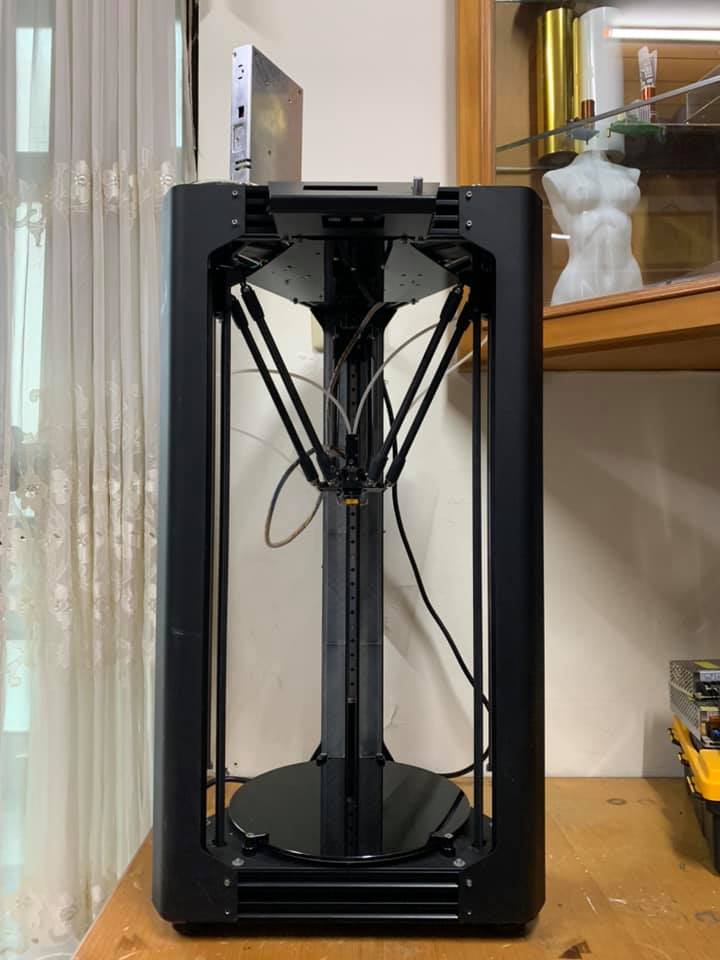

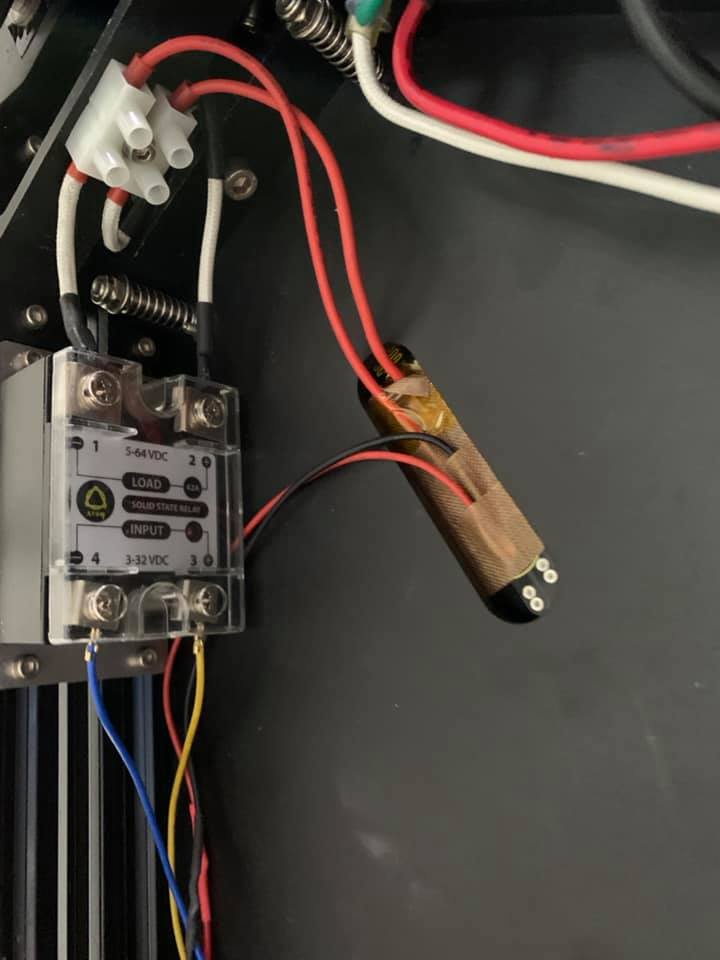

對喜愛 DIY 的 maker 來說, ATOM 2.0 是最好拿來改的機子,但是主板放在下方很麻煩。而且加了熱床之後上面很薄下面很厚也不好看,所以把它整個大搬風。首先是上下都是兩層 2020 支撐,視覺上比較平衡,機台更紮實(變低一點點),然後馬達和主板全部上移、底部清空。

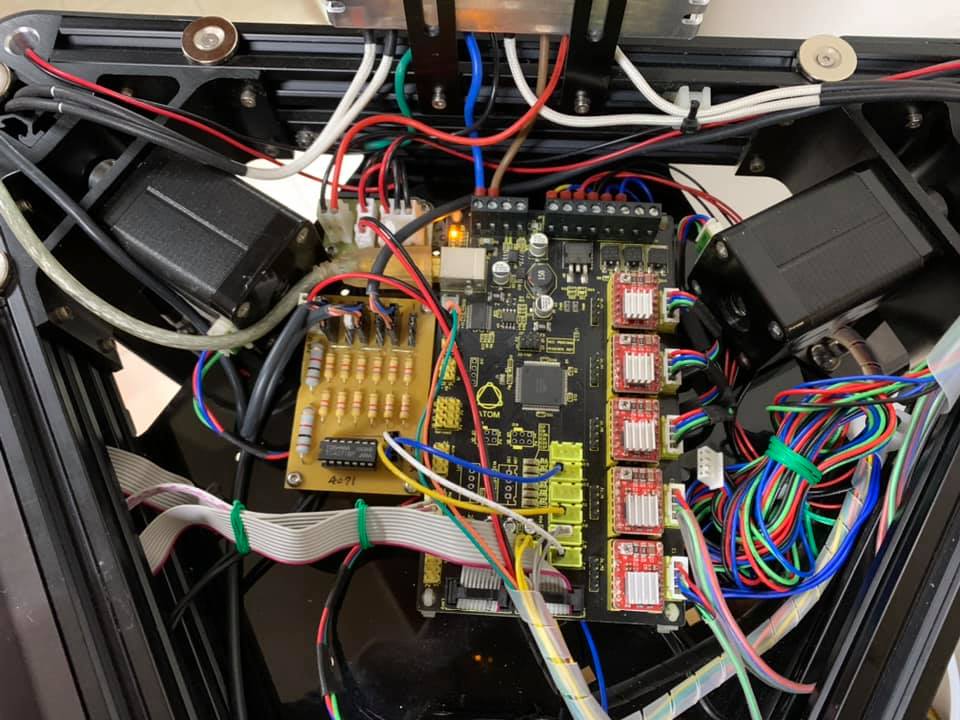

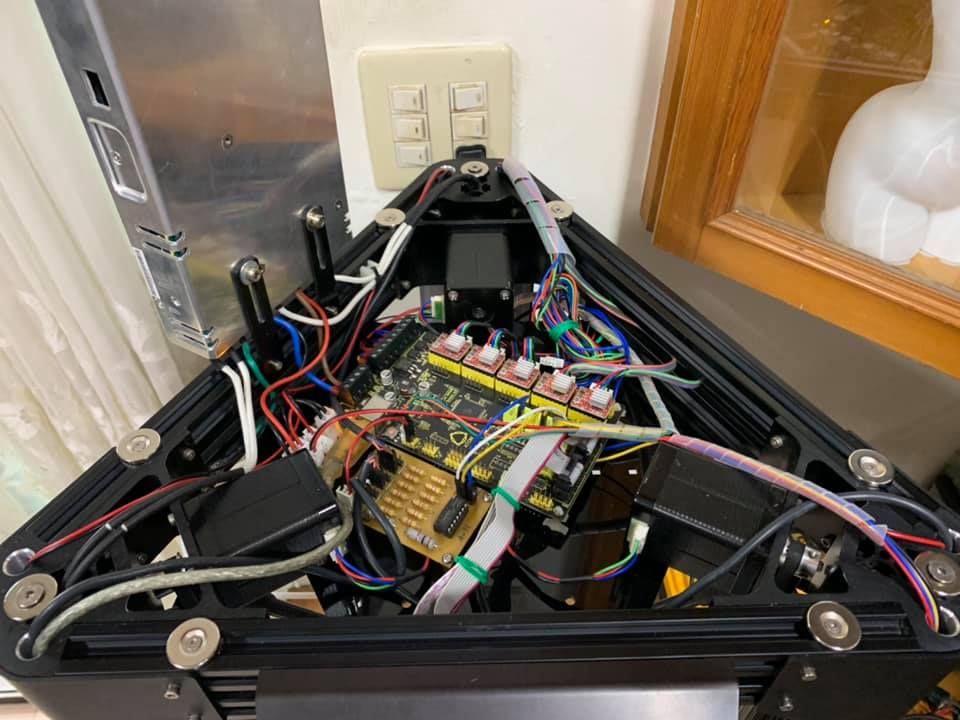

主板上移的最大好處就是以後改機再也不用拆玻璃、拆熱床,每次拆拆裝裝超麻煩的,所以建議所有愛改機的都往上搬比較省事。

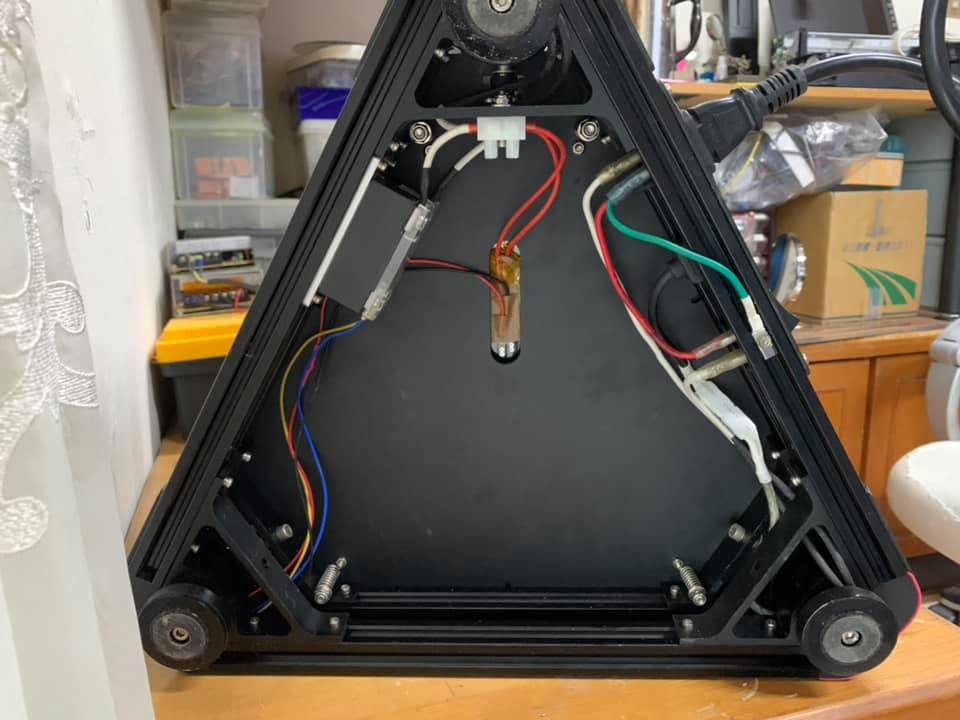

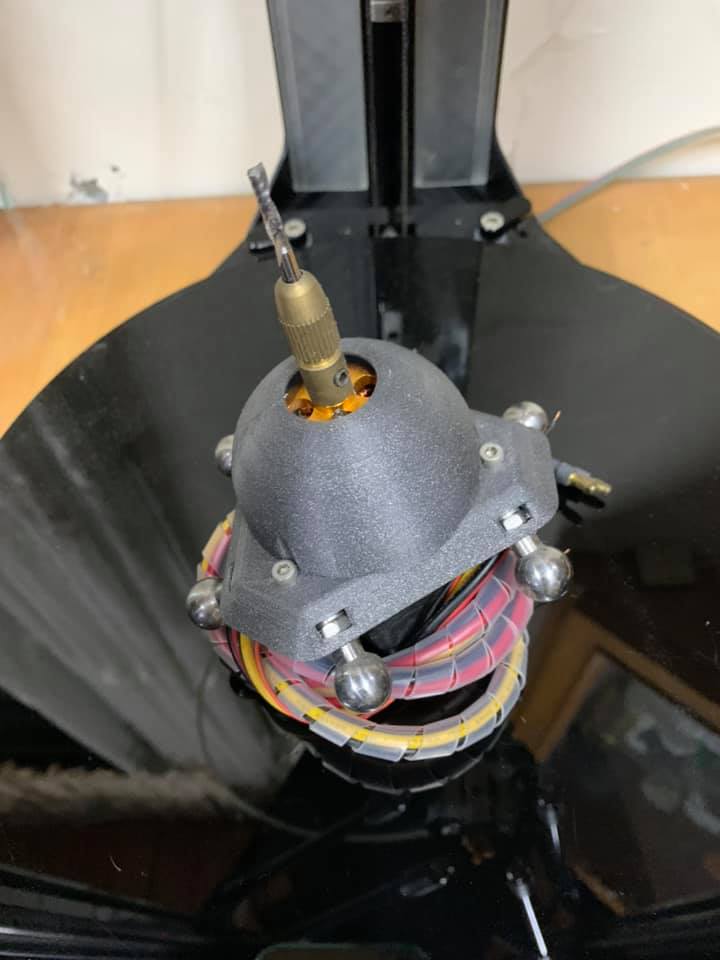

下方清空之後,未來會裝過濾系統,所以不論是印ABS、作雷雕、作 CNC,都不會搞得亂七八糟。(電機也往上移了所以沒影響)

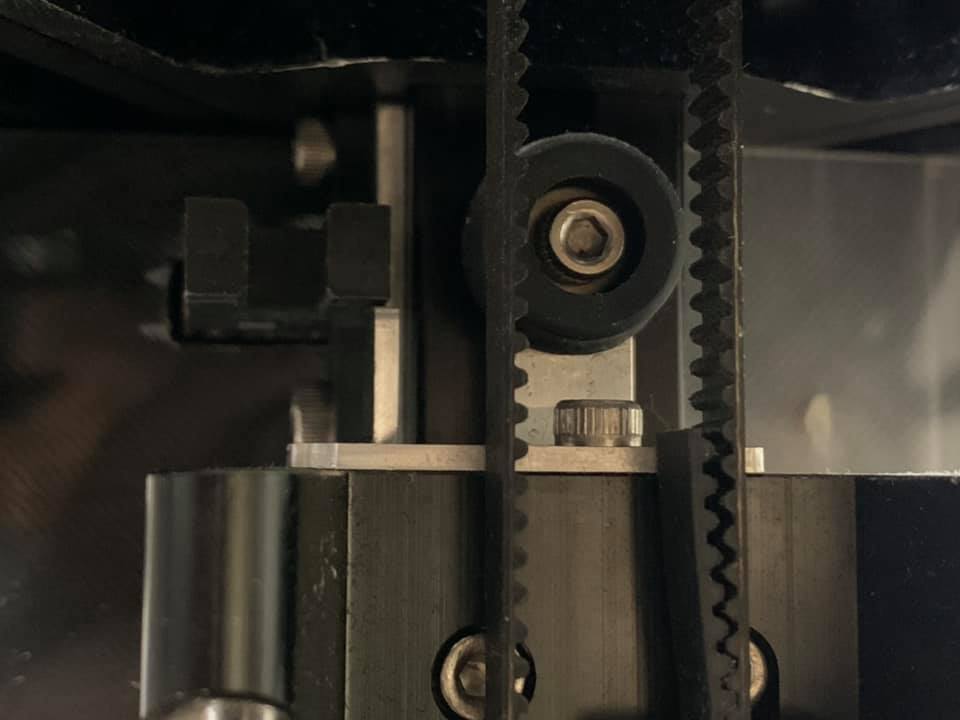

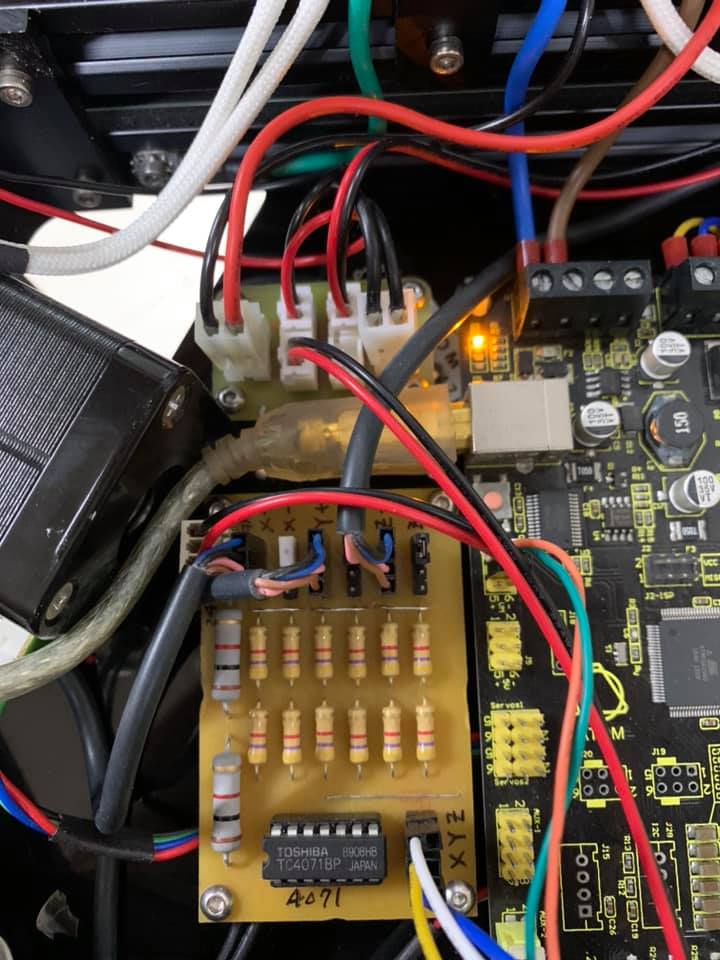

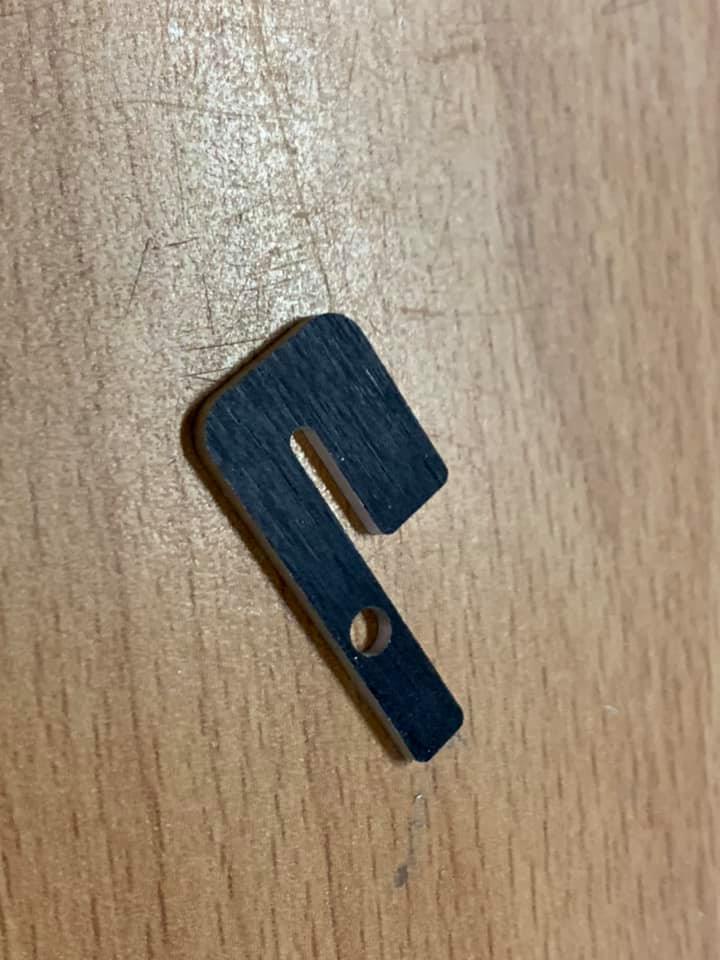

自改光學限位純粹為了一個爽而已。但作了一個訊號處理模組,這個好處是未來如果需要其它限位偵測,就可以串聯使用,不用受限主板的插槽數。

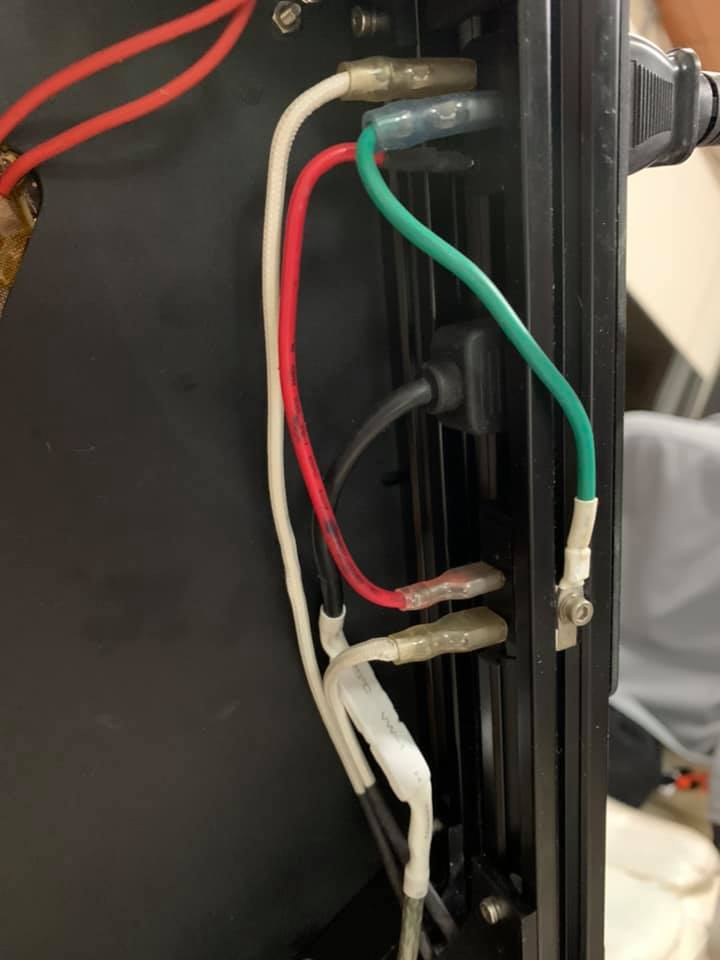

LED照明 - 利用原本操作面板旁的開關接到自己 CNC 的配電板上就可以隨心點亮了。

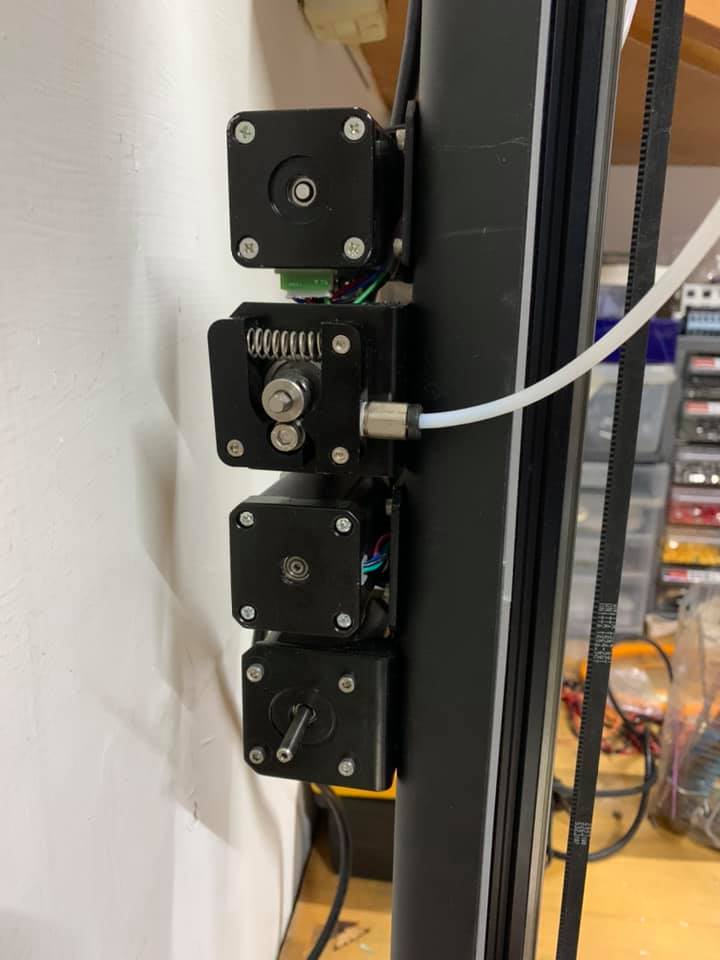

4進一出 - 電控的部份之前作了,不過不算很理想,以後有空要改用 I2C 通訊,然後把模組縮小,不然用工業產品組都會搞很大一個。然後4進一出的集線接頭這個自己CNC就好了,問題不大。不過這部份之後再說。

其實很久沒用 3DP 了,只是最近在搞數位攝影棚,需要一個1/8球體,用純木工太麻煩,用CNC也得搞很久,才想說還是用3DP印比較省事,所以才把拆了很久的機子組回來。還好當初拆機前設想的轉變都有順利達成,沒有組不回來,不然就尷尬了~~~
