惡搞之用文氏管來抽真空桶

發佈日期 2019-11-27

在 maker 的日常中經常會需要用到真空,例如焊電路時要吸錫、CNC時要固定材料、UV平噴時要固定材料、清洗噴頭時需要連續的正負壓變換、真空成型等等....很多時候就是一個簡單的活塞彈簧結構就搞定了,但無法自動化。所以需要搞個真空桶來玩玩.....

不過這次搞的東西只是拿出來給大家笑笑而已,因為這些東西的歷史典故太多,現在根本不是這樣幹的。

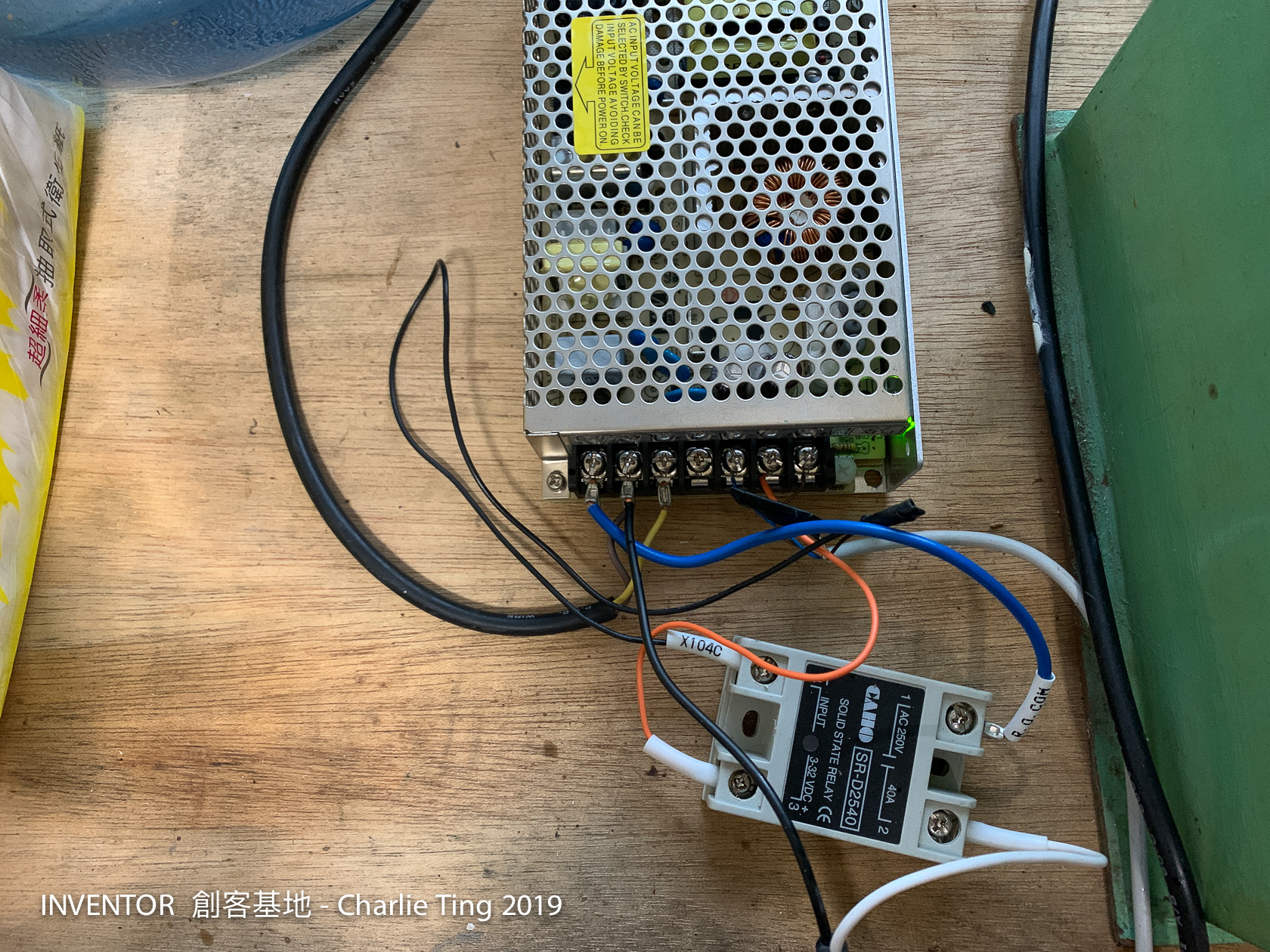

24V電源 + SSR 用來控制馬達運作

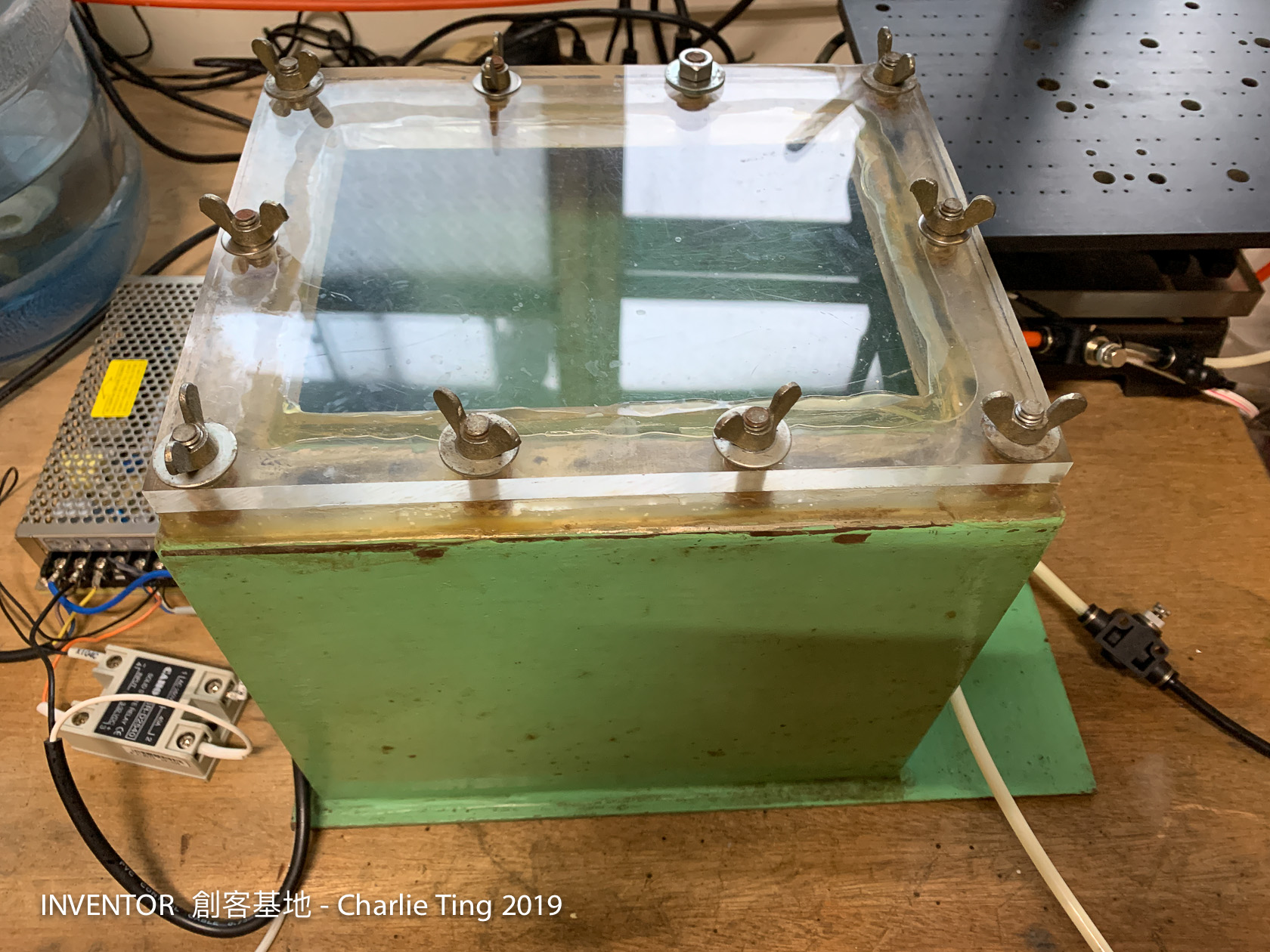

這個金屬方桶是二十幾年前拿來作實驗的,最重大的發現是蟑螂就算在真空中也不會爆體而死。XDD

原本還特別去買矽膠來當 O 型環用,但最後發現用熱熔膠圍一圈就好了,便宜又方便。
本來想說用 3DP+熱床,列印一個模子,然後把熱熔膠注入成型,不過發現手上的 ATOM 無法印這麼大,只好以後有大機台時再來弄。

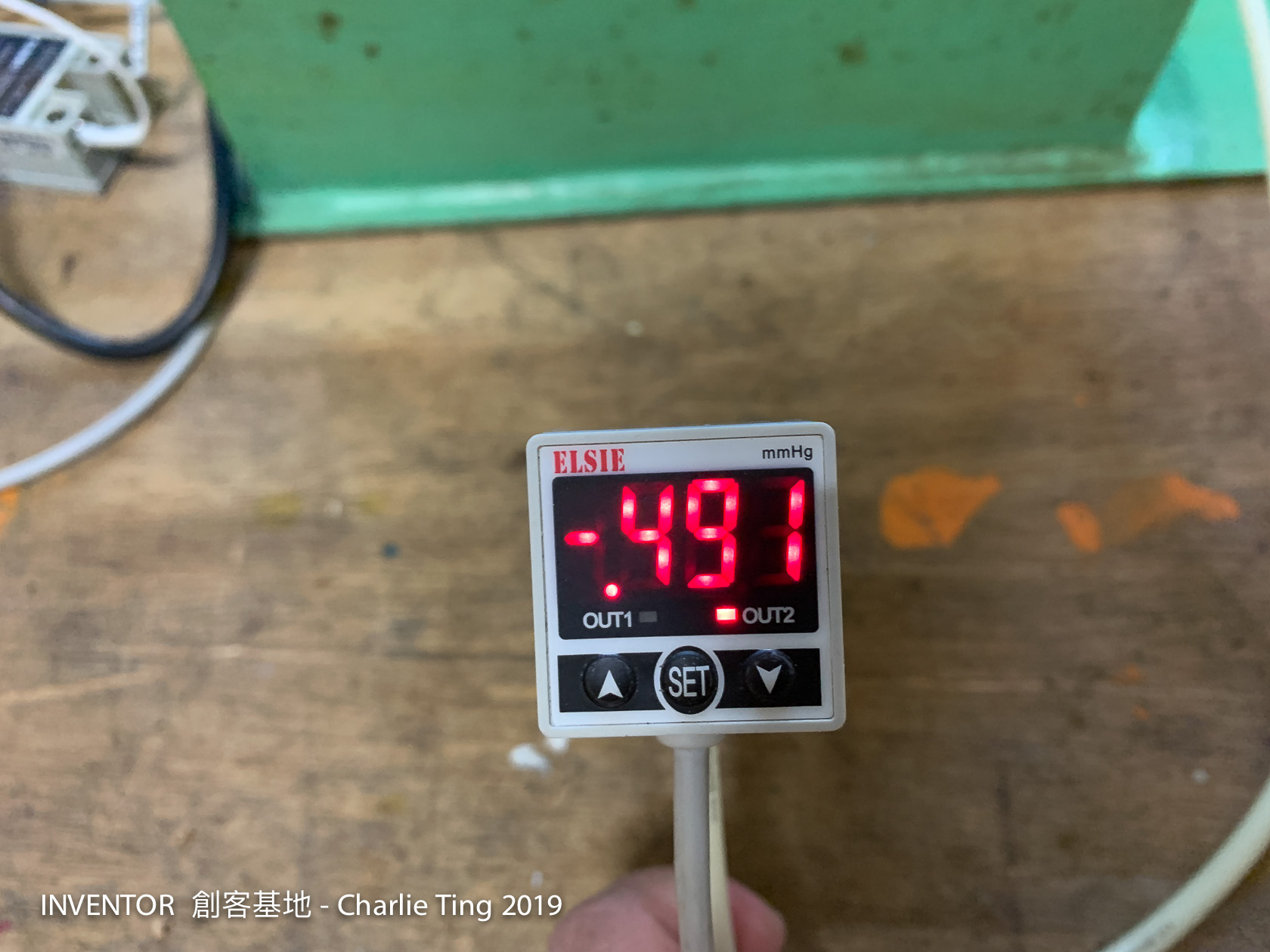

ELSIE P20V-02-F1 負壓錶頭,使用簡單,有二路輸出。目前只透過 OUT1 來控制馬達讓真空桶維持在一定的負壓範圍。

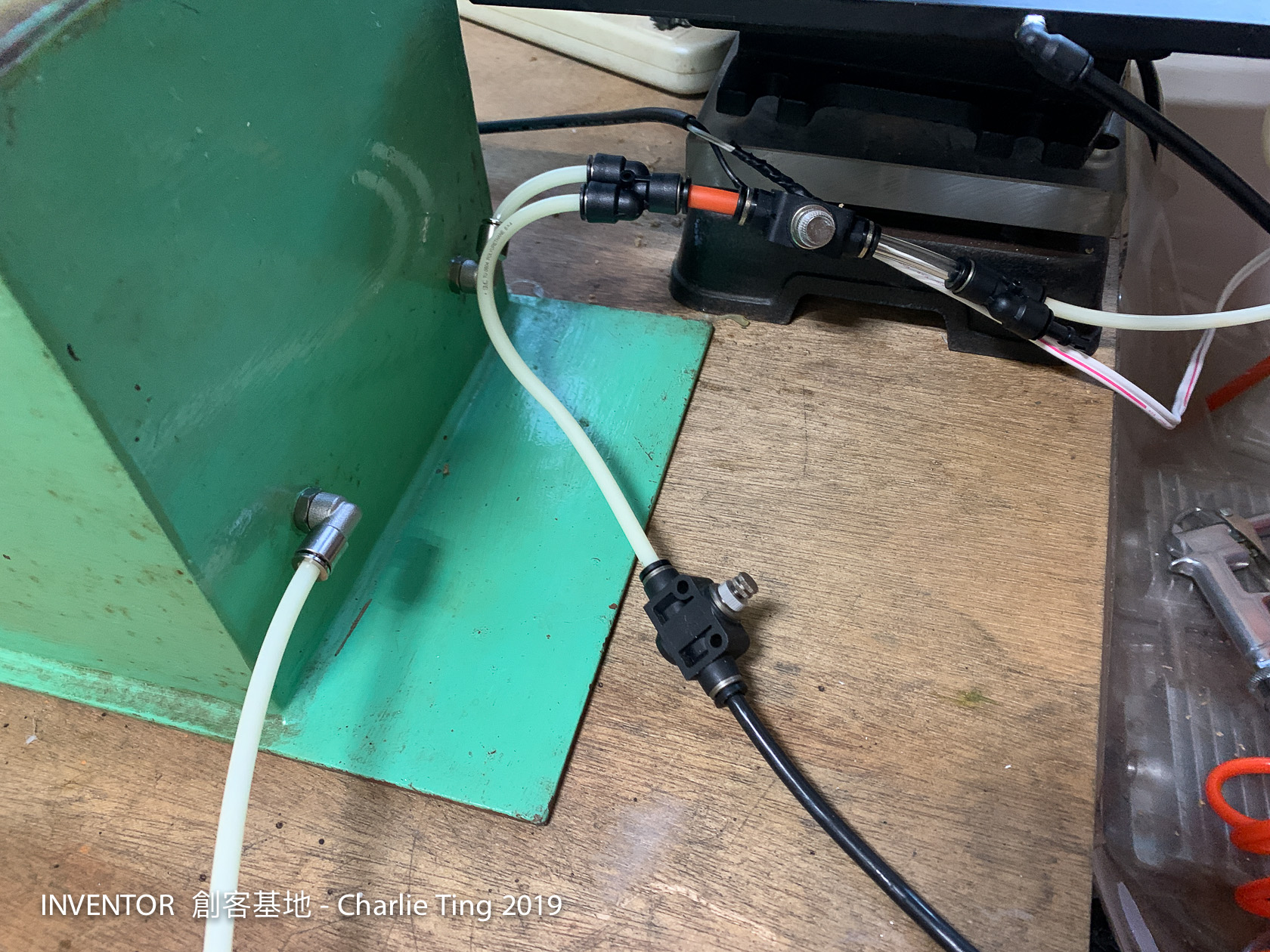

有一點複雜的氣管分配,主要是手邊的管材口徑不一,另外透過一個Y型管和止回閥讓抽氣和接到吸盤的氣路分流,而吸盤部份透過一個調壓閥控制抽氣速度,避免失壓速度過快。

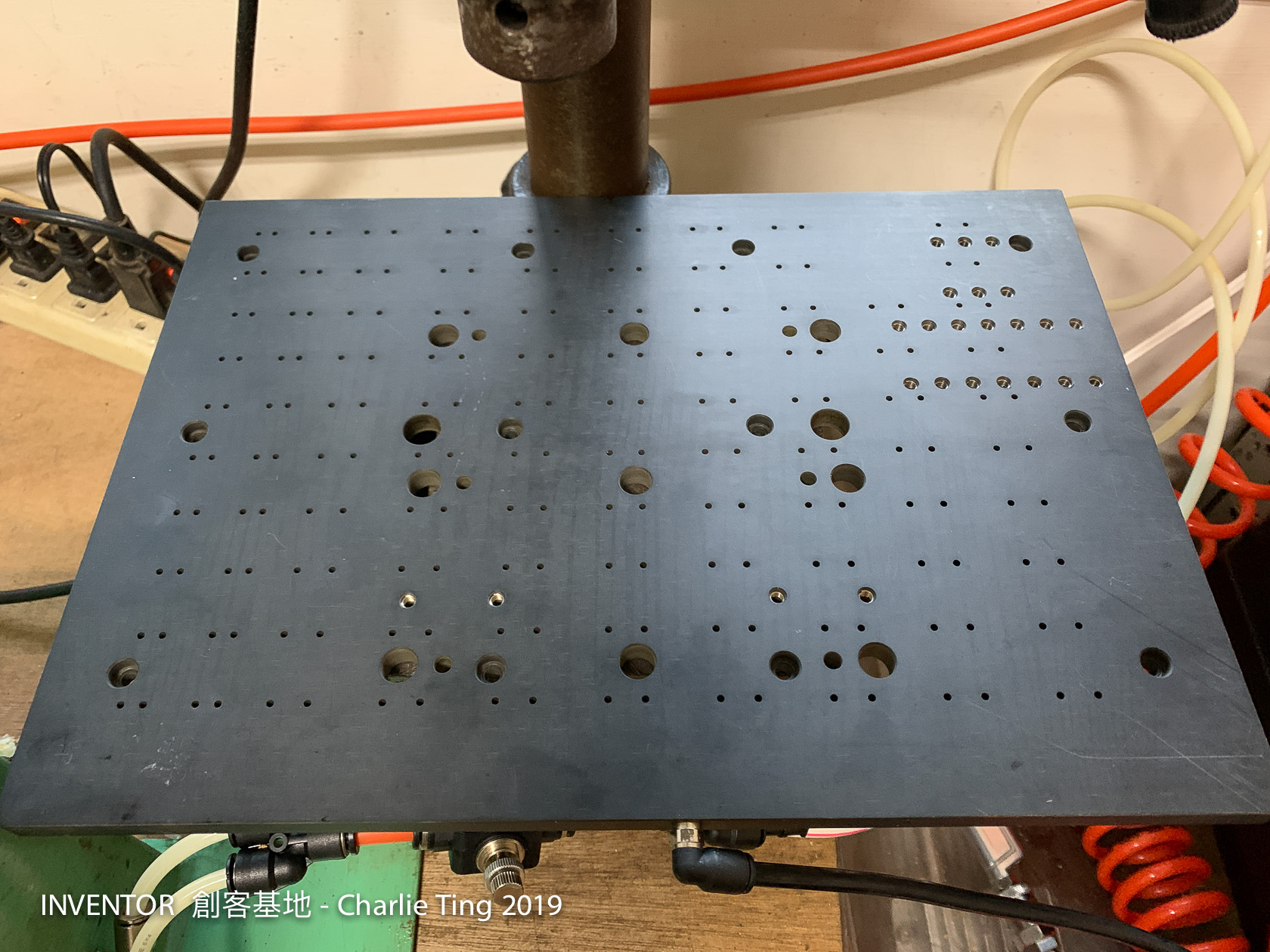

這是從回收場收到的真空吸盤,還附有很多固定孔位,很方便。

這個真空吸盤準備拿來作為 UV平噴機和 CNC 使用。

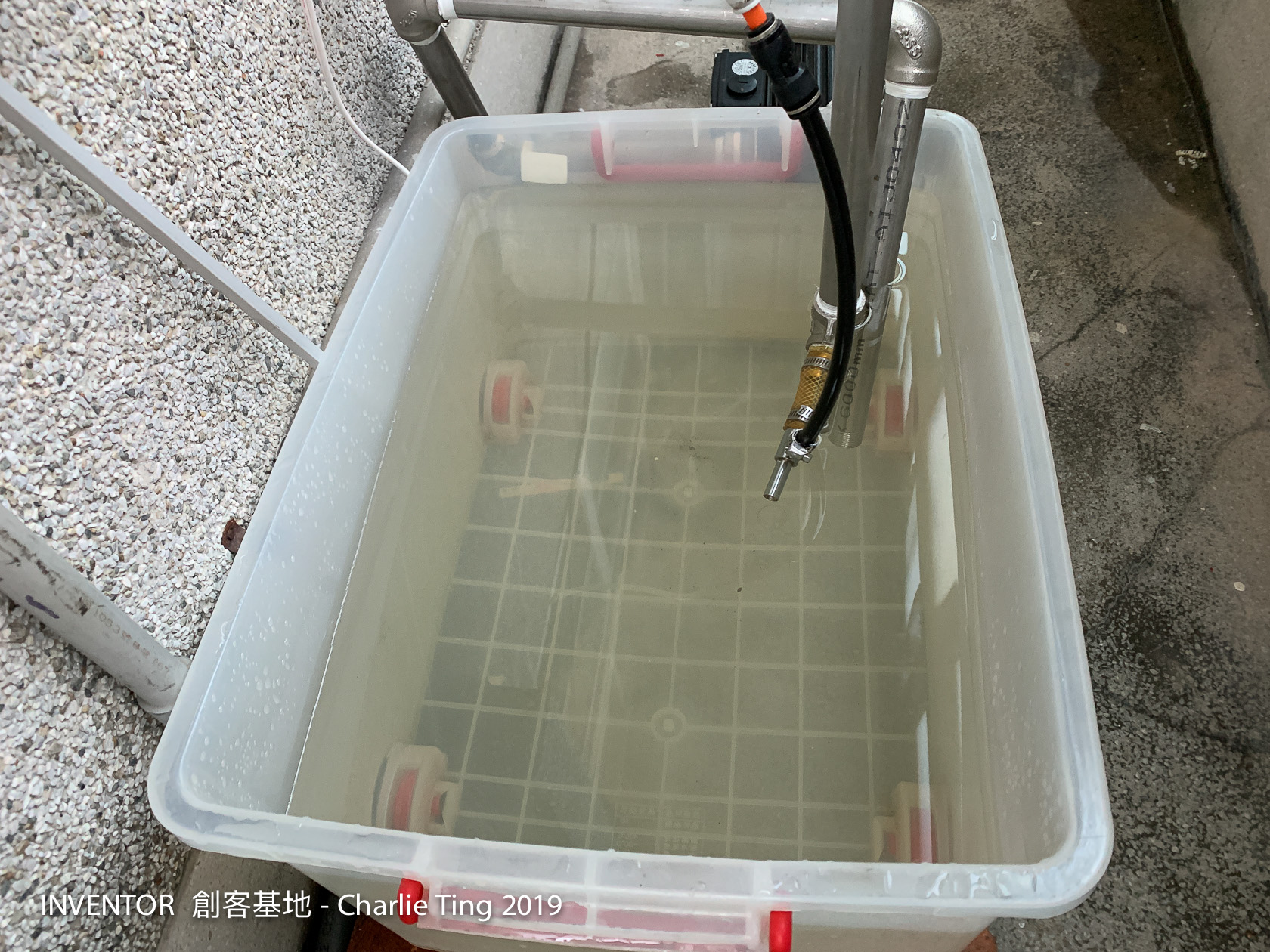

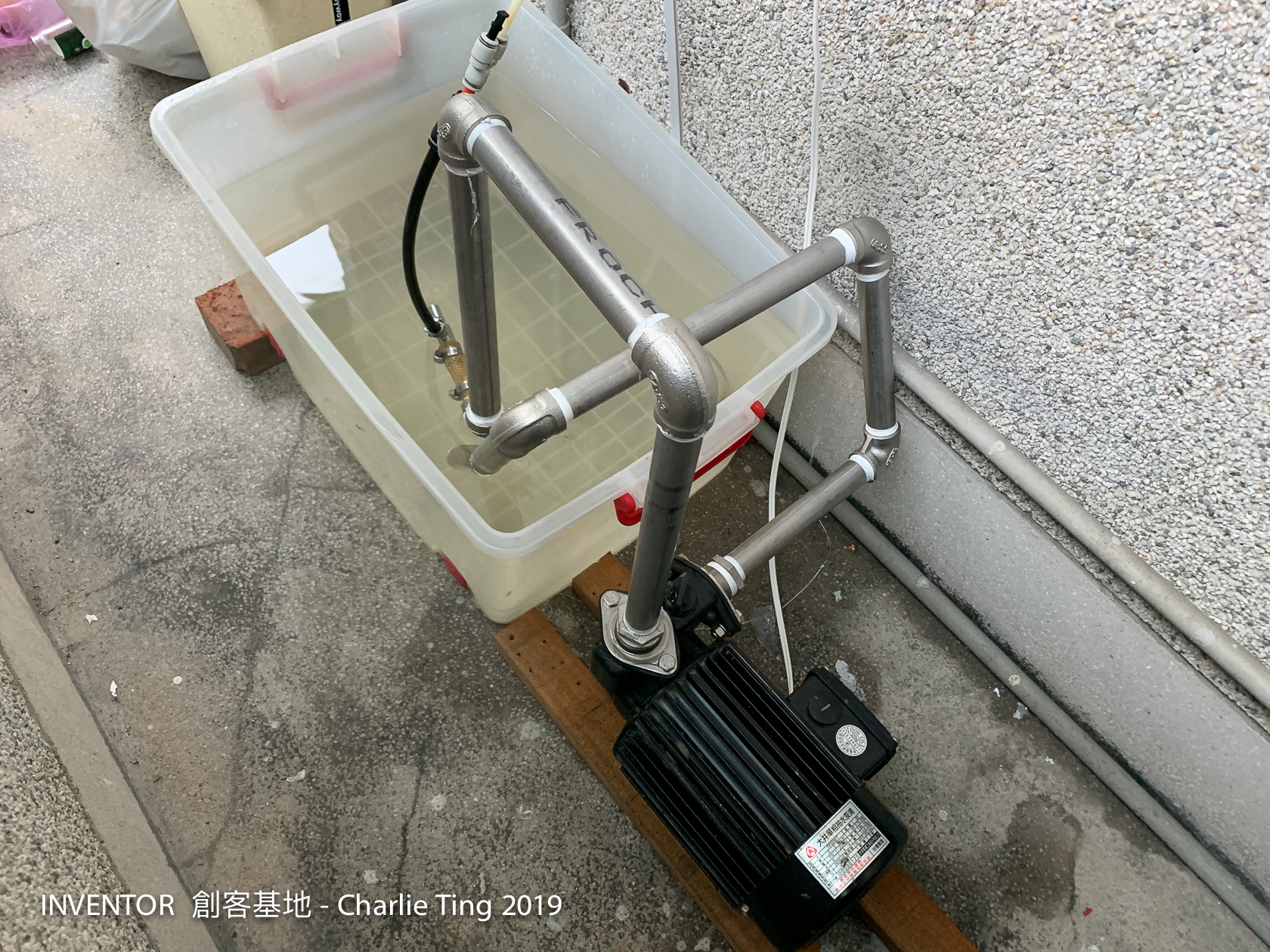

去材料行買了一堆不鏽鋼管和接頭,接到也是從回收場買的抽水馬達上。

話說回收場很多寶,這一顆馬達是全新的,但是卻不會轉。拆開檢查之後發現是裡面的銅質轉子公差不佳,所以組裝起來之後會卡住。之後把轉子一側車掉大概20條就正常運轉了~~

回收來的全新馬達,200塊。不鏽鋼管和接頭 600 塊。

這個東西的目的呢,就是產生一個負壓(負電容的概念),讓一些需要負壓的工作可以隨時有負壓可以取用。當然,現在初階的負壓會用真空發生器來產生,原理是相同的,但作動介質改為高壓空氣。這部份改天會來實作一下。主要在意的點是產生負壓的效率、負壓的壓力。

原本的構想是針對整個負壓產生過程會設定不同的壓力帶,然後驅動不同的真空幫浦(文氏管、真空產生器、專業真空幫浦)來運作,再對應到不同的應用上,因為需要負壓的工作存在很多差異。例如最簡單的抽焊錫動作,抽的壓力要大,時間短,流量不大;例如固定 UV 平噴機的板材時,時間長、材料間隙大、固定力量不用太大,.....。各種不同的應用需要透過調節閥去控制流速,再用電磁閥控制作動。

未來若確認真空產生器的效率更好,這組抽水馬達就可以來拿作為魚菜共生的水氧控制系統了。
