[分享]超細排線焊接

發佈日期 2024-02-13

USB Typc-C 的排線極細，故障後如何修復是個大問題。

通常這種地方的焊接都會用焊錫膏或銀膏加熱風槍來處理，但這些東西也不是每個人都有，所以這裡用的是傳統作法-鉻鐵+焊錫來處理。

但是這種操作方式最大的難處就是鉻鐵頭那麼大，排線又那麼細，很容易焊成一團而短路。

所以這裡用了一個取巧的方式，就是利用空壓機噴槍把熔化的一團焊錫吹掉，這樣就不會短路了。

請參考操作過程照片。

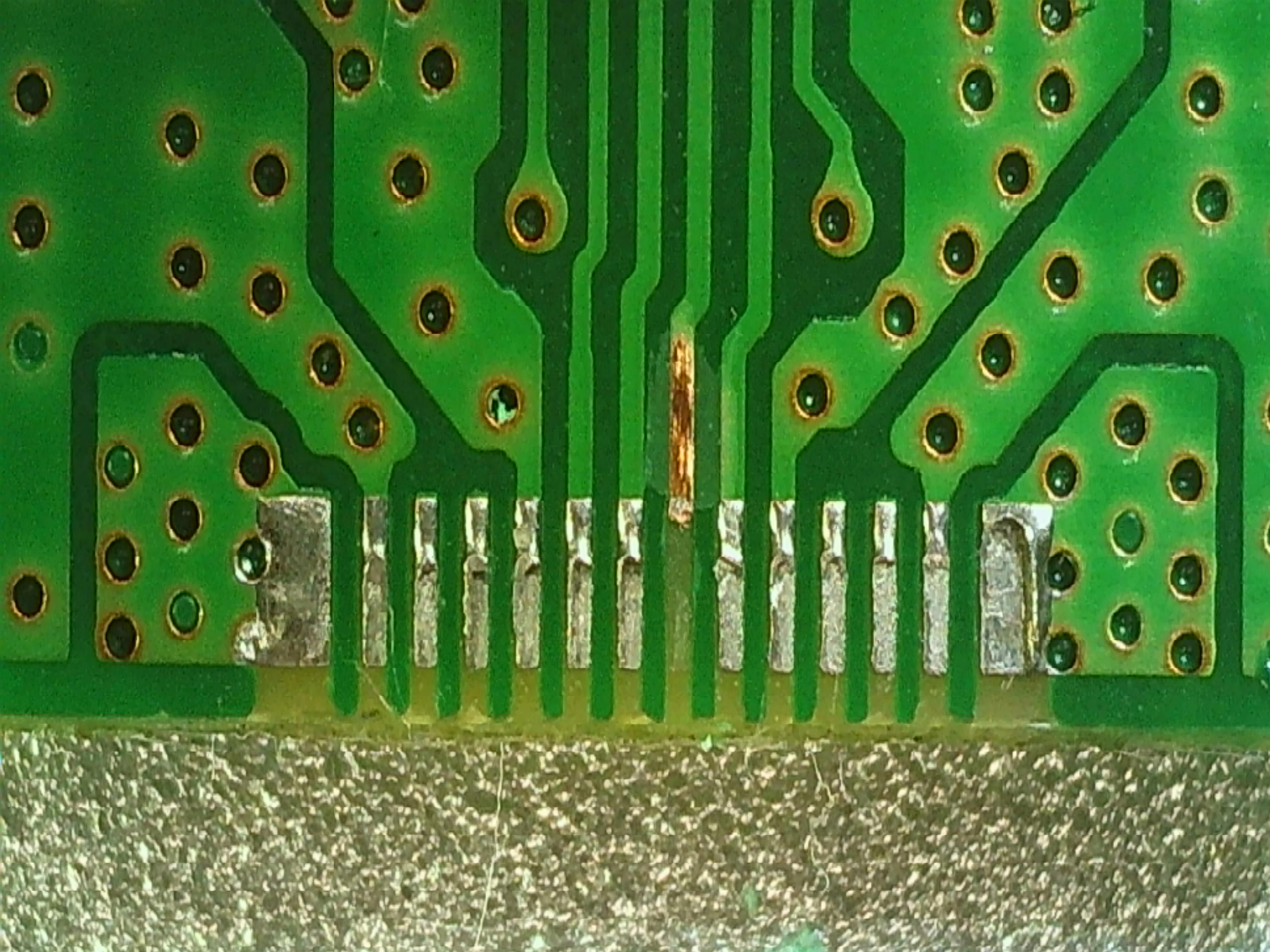

USB Type-C 接頭被扯掉後造成一條線路斷裂，所以刮掉保護漆。

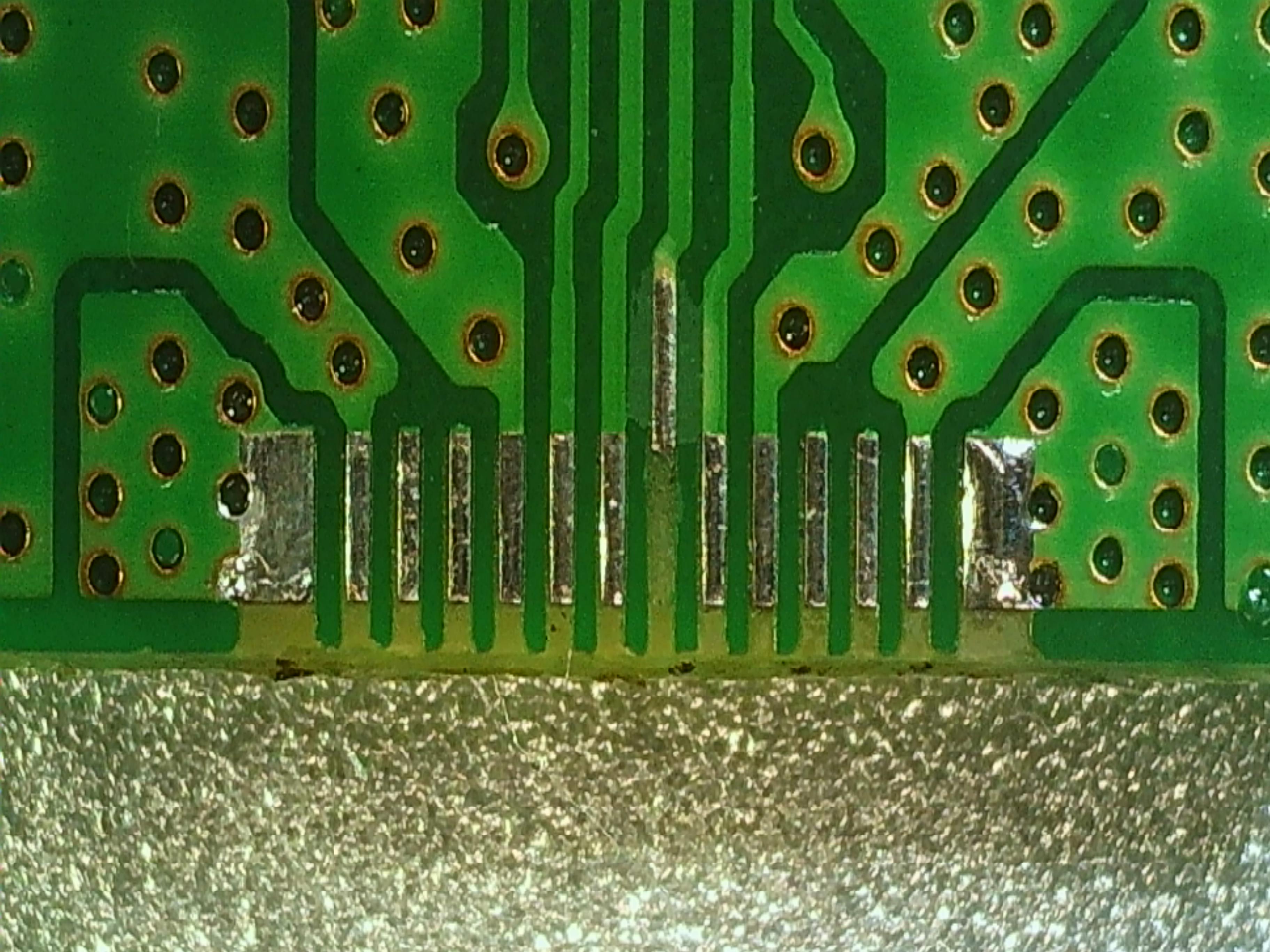

先在排線上補上新錫。

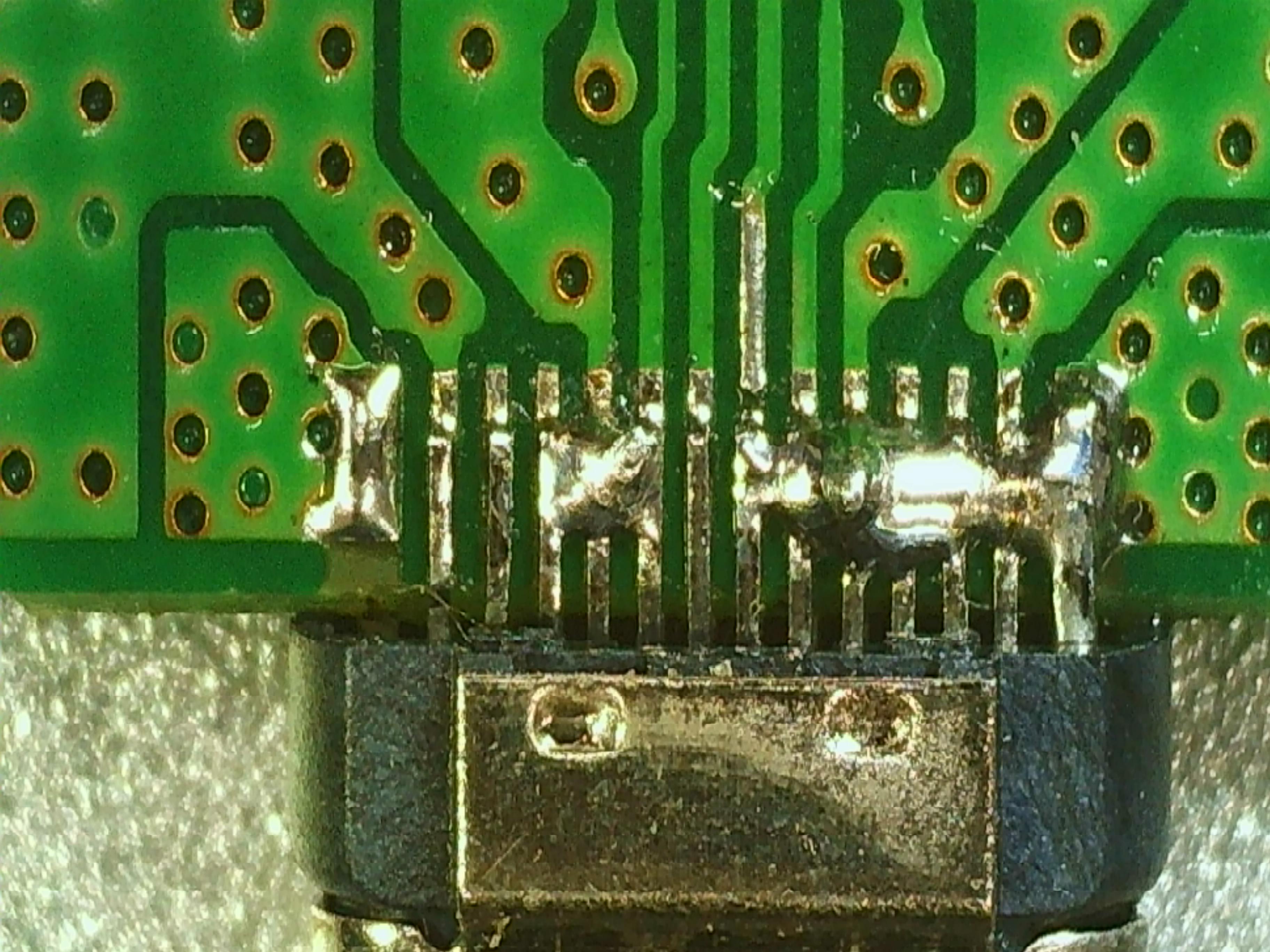

一開始隨便焊就好，根本不可能完全不短路。

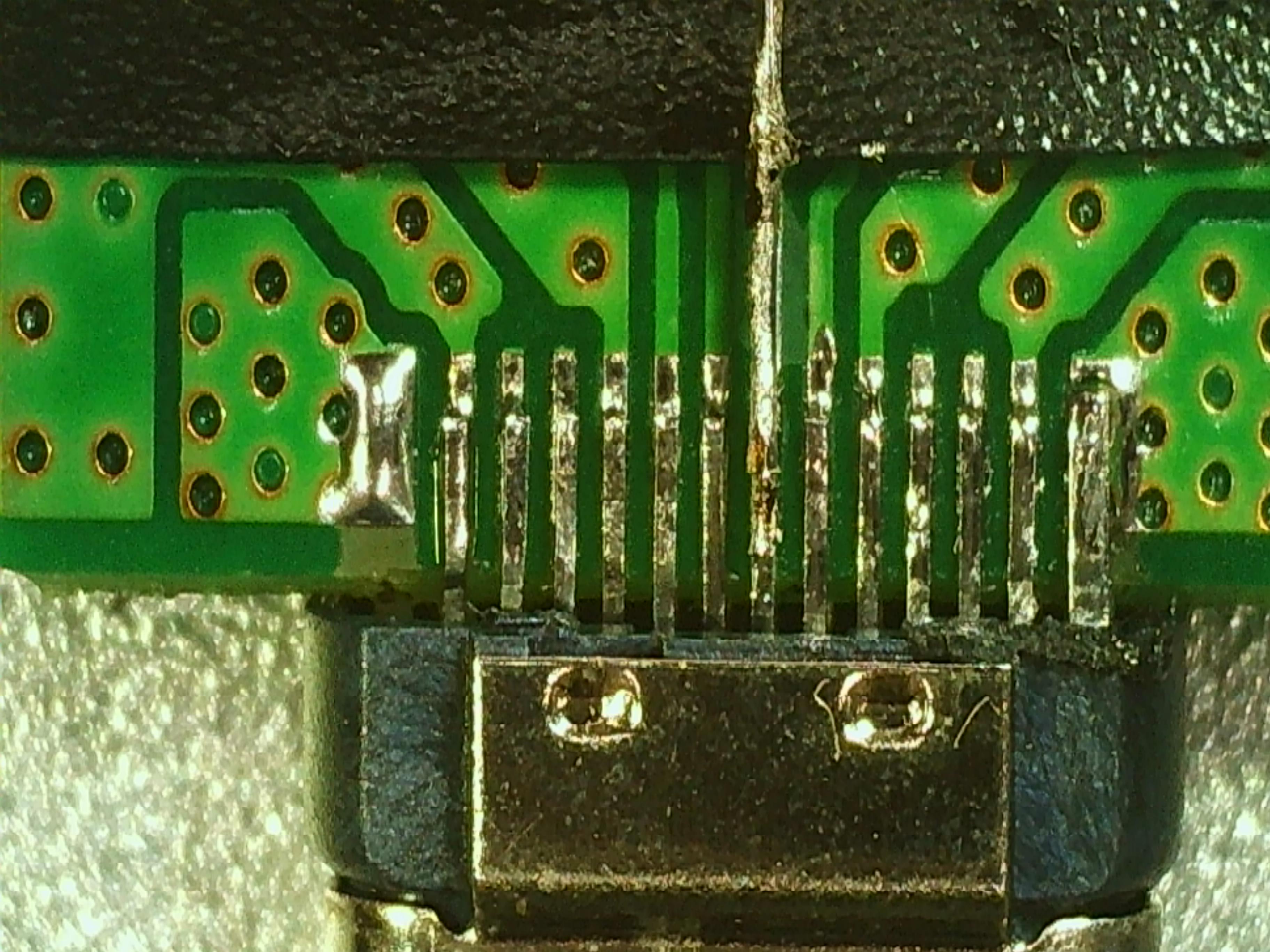

然後就是把上面糊成一團的焊錫熔化後用噴槍噴掉，再擦乾淨即可。上面黑色的地方就是用膠帶保護，以免被吹散的焊錫造成其他地方短路了。

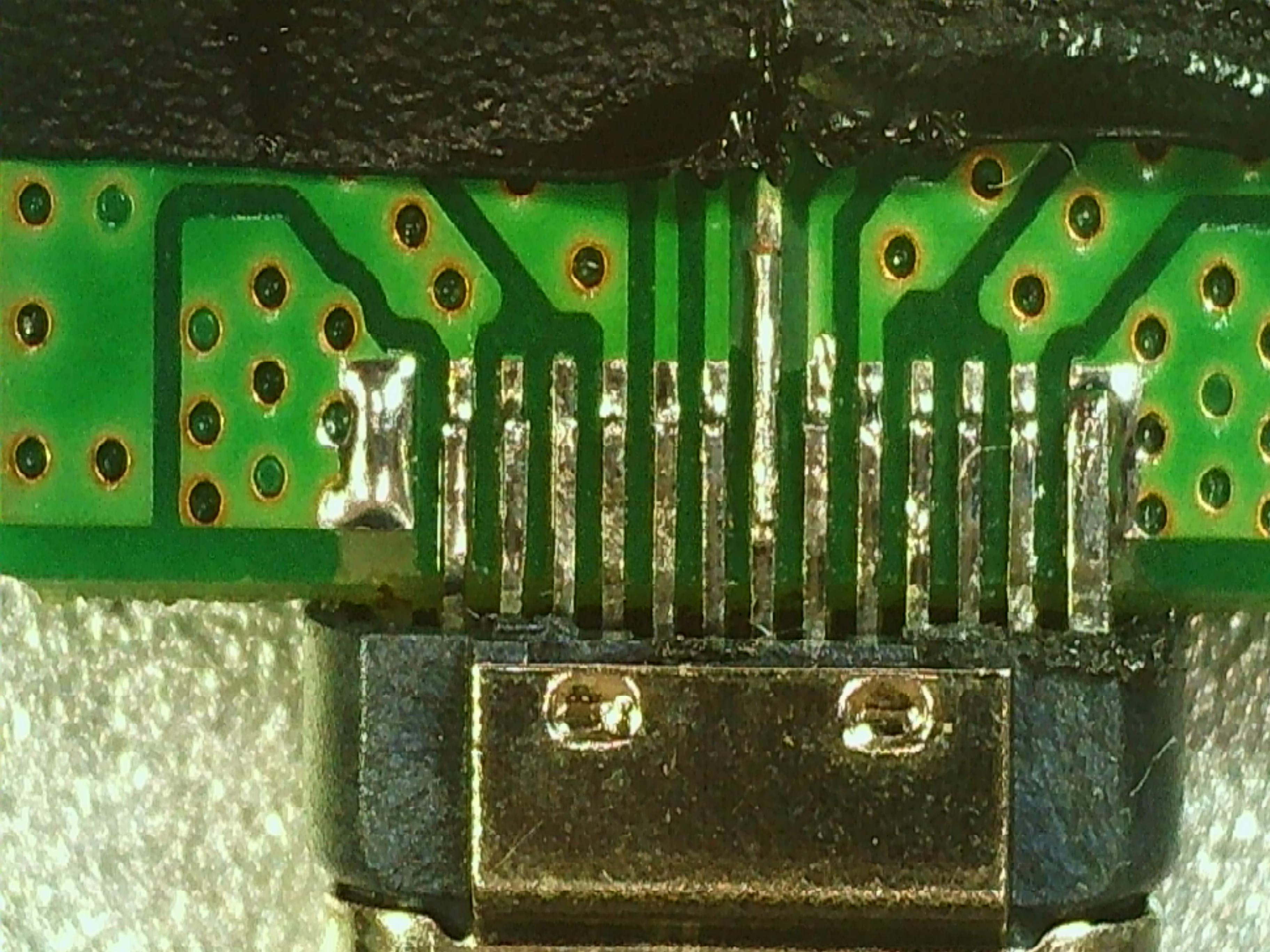

然後用OK線把扯斷的那條線路接起來，這裡是用耐熱膠帶來固定OK線，之後只要在兩頭稍稍加熱即可接上，再把多餘的OK線切掉即可。

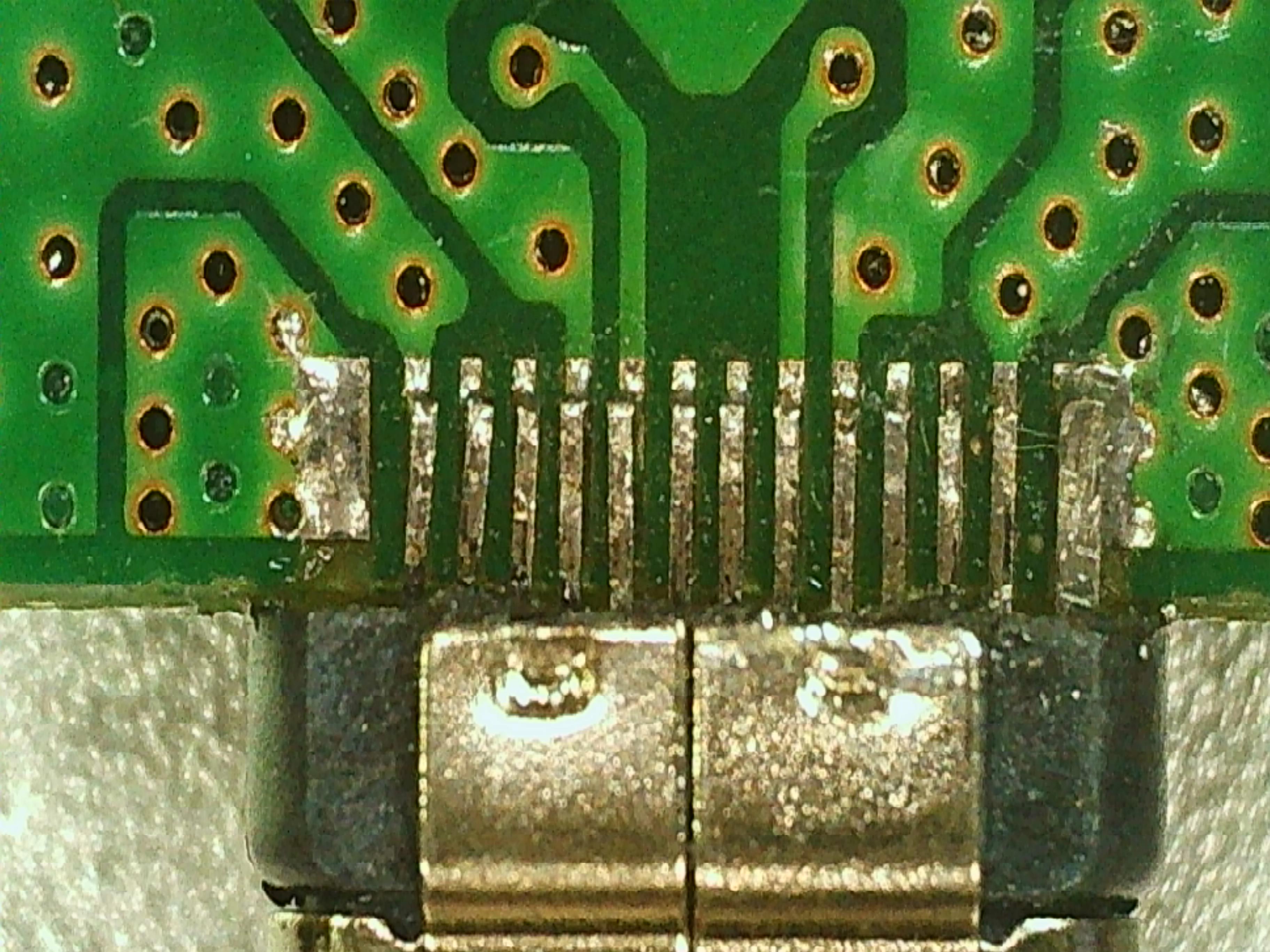

另一面的腳位也用一樣的方式處理即可。
